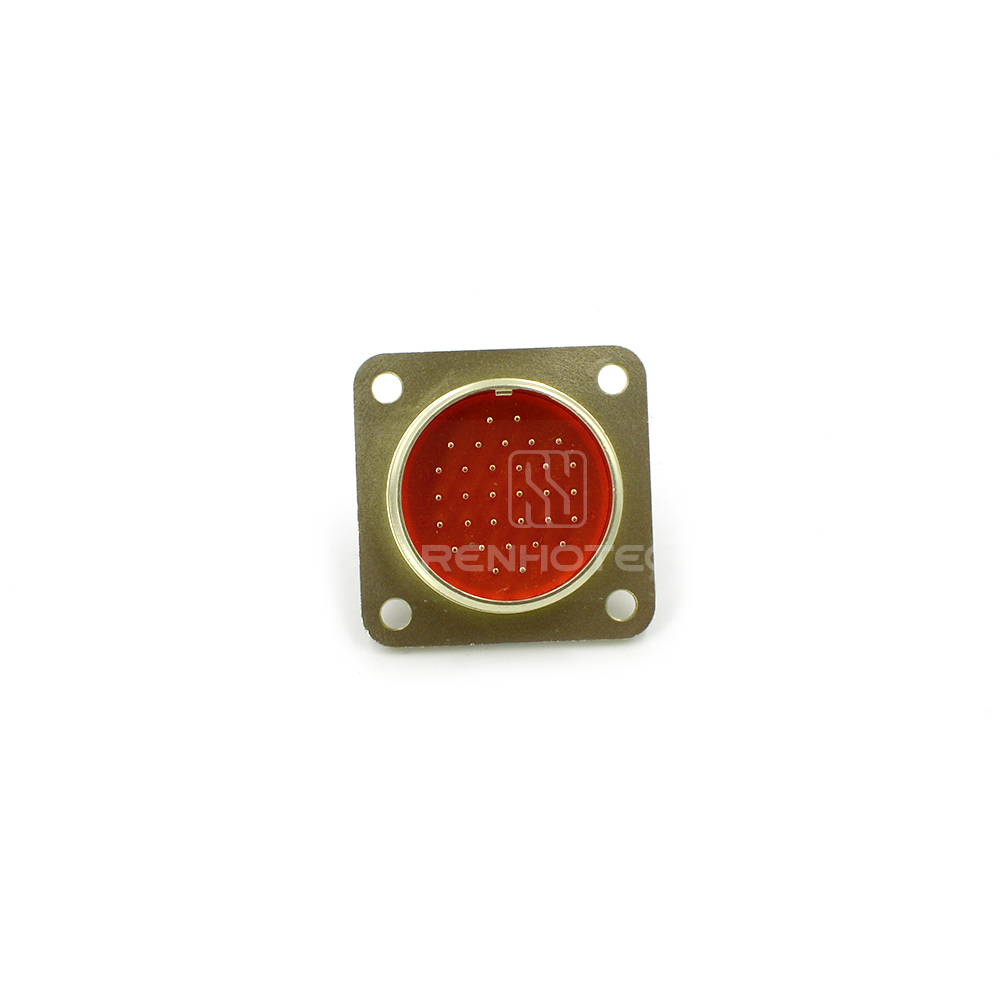

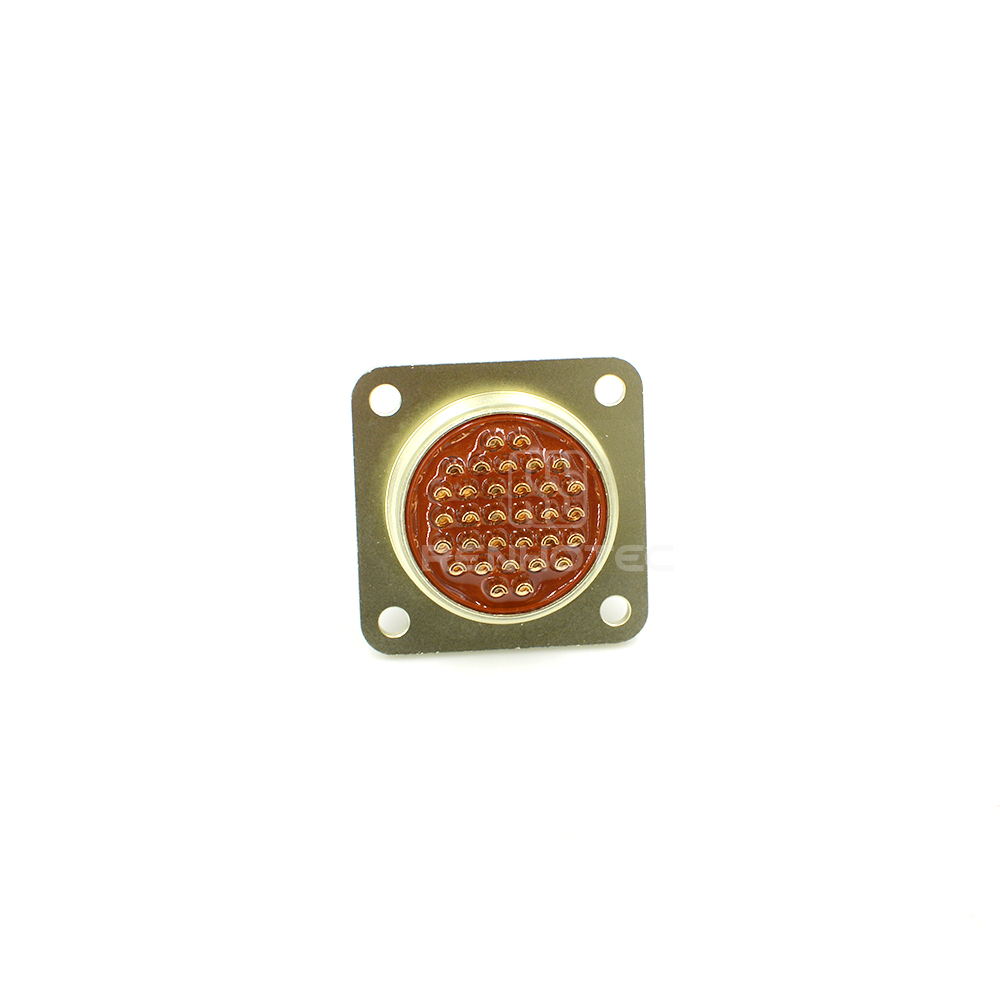

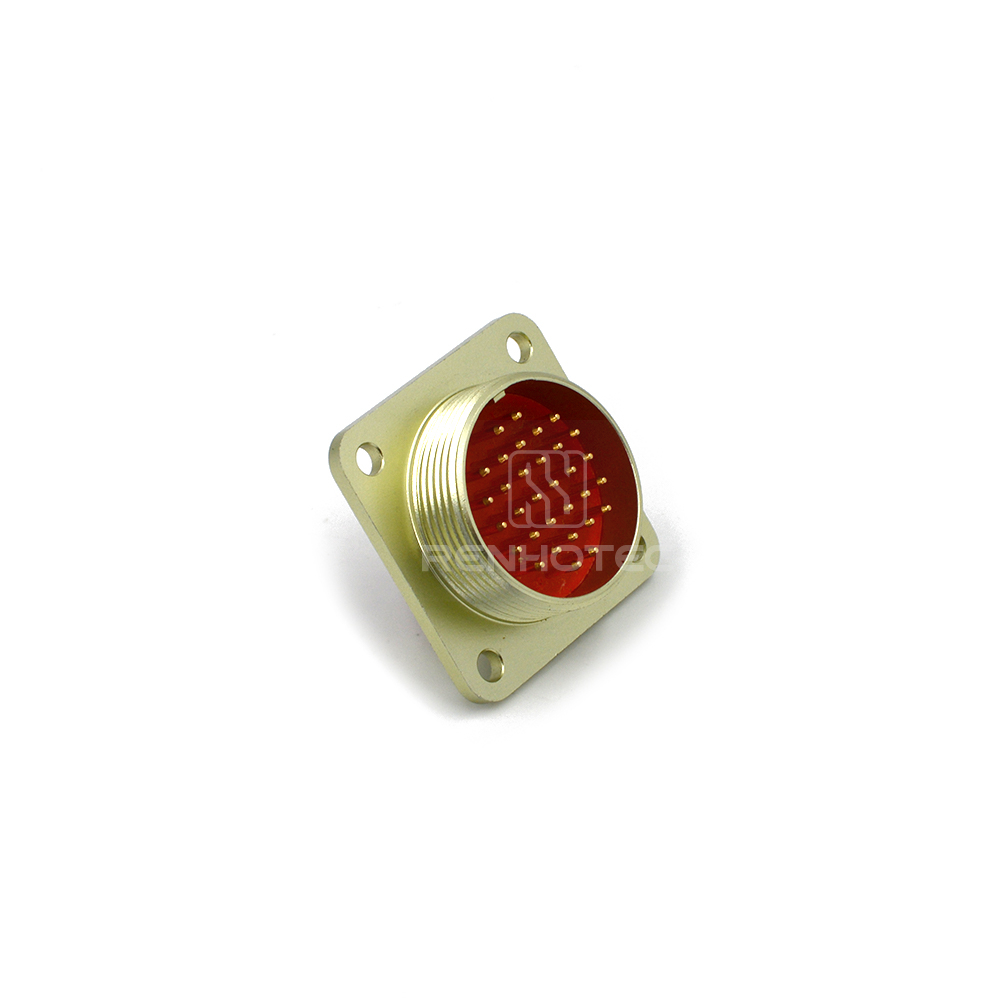

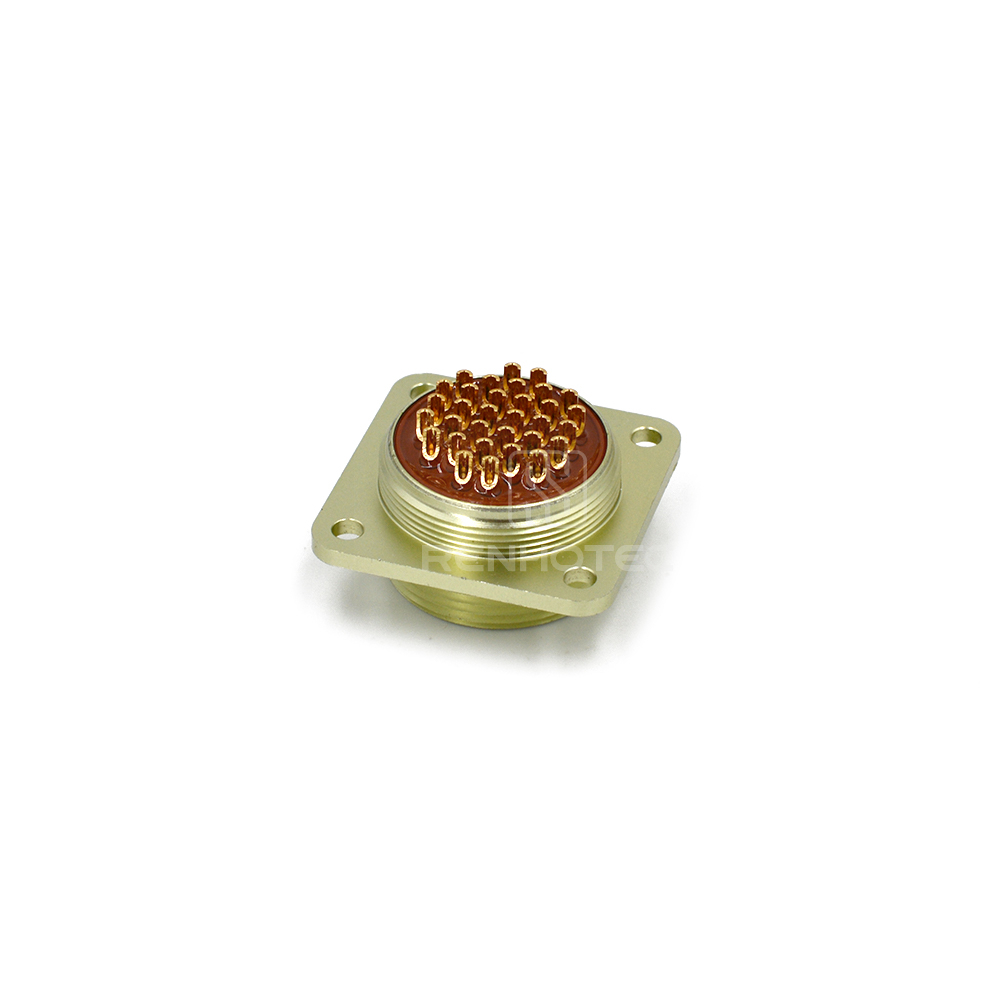

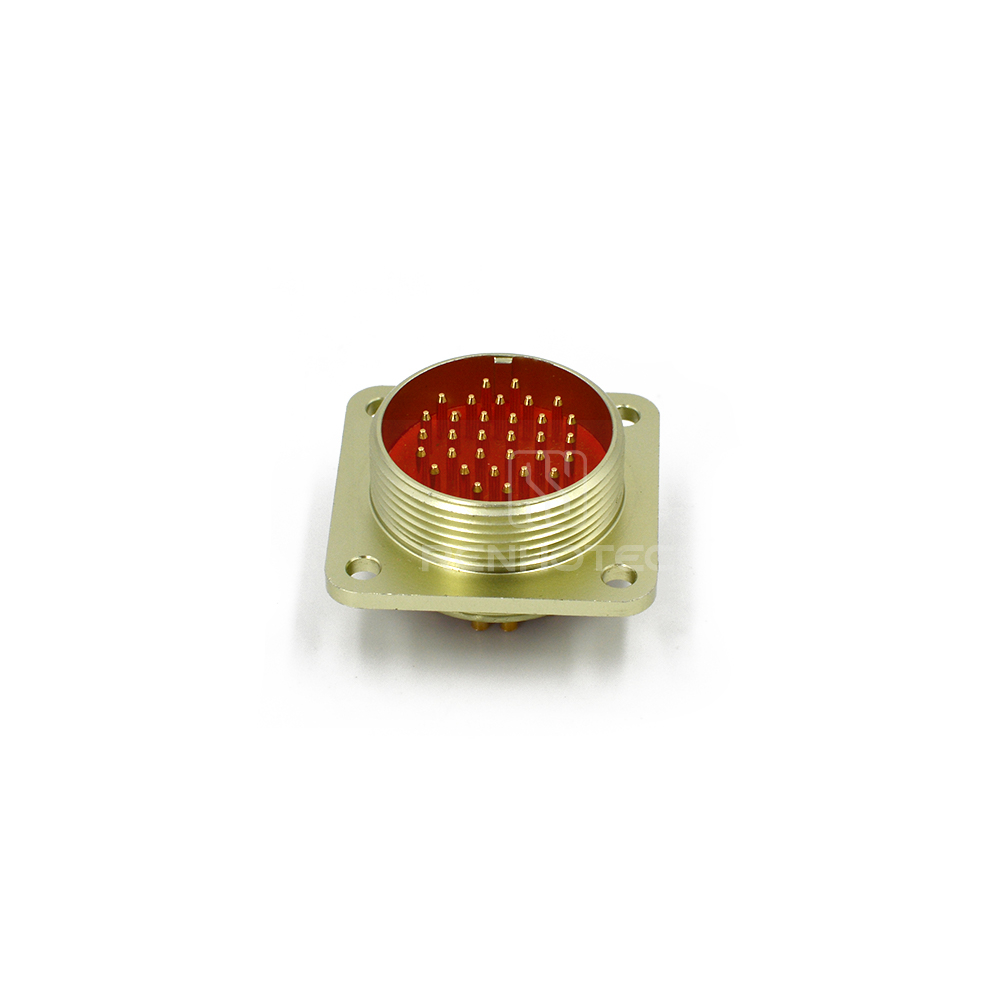

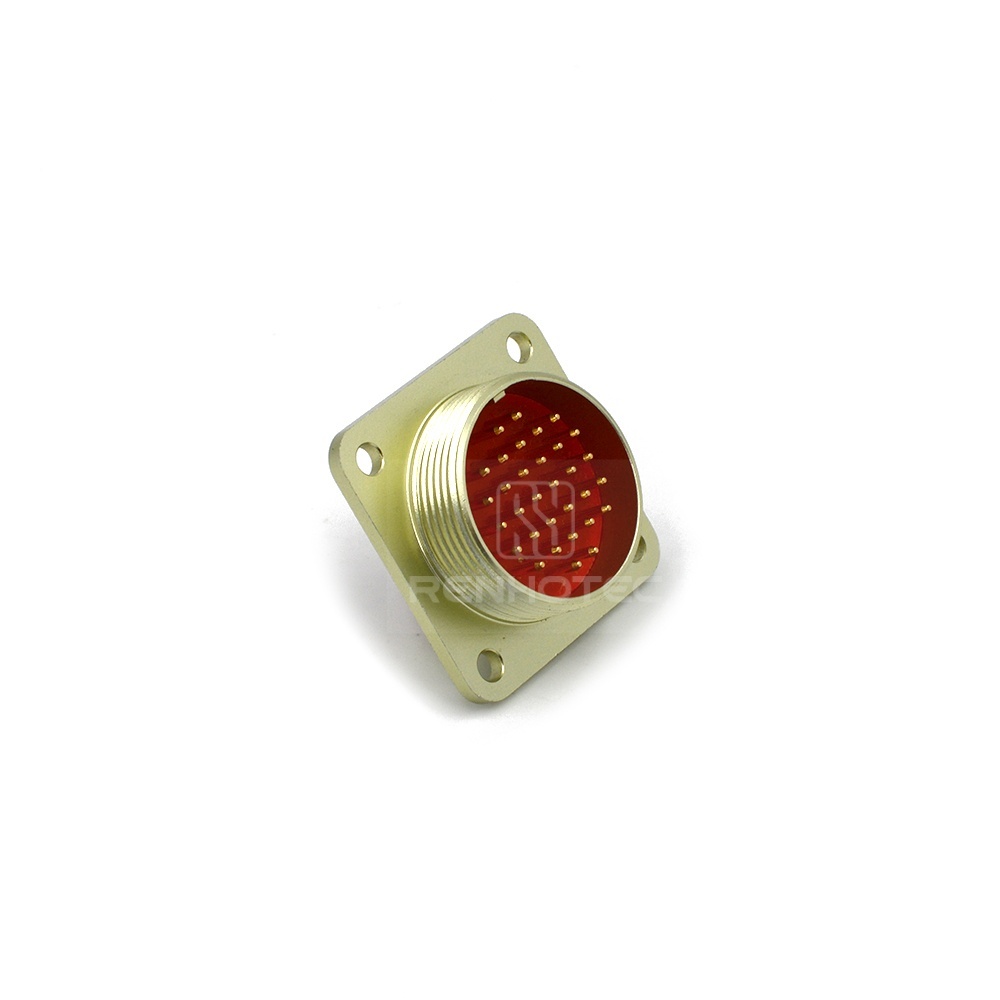

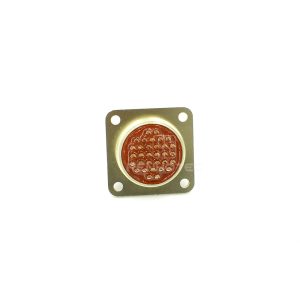

Резьбовые PC32ZJ 32-контактные мужские фланцевые муфты с припоем

Номер детали :

Малые круглые электрические разъемы серии PC имеют небольшой размер, металлическую алюминиевую оболочку, малый вес, резьбовое соединение, надежное электрическое соединение и просты в использовании. В настоящее время выпускаются на 4, 7, 10, 19, 32, 50 жил, которые могут взаимозаменяться с российскими изделиями ПК-4, 7, 10, 19, 32, 50 жил. Широко используется в соединении электрических цепей на радио и электрооборудовании и приборах. Существует два способа установки: фланцевый и кабельный.

Штекер

Розетка

Заглушка для стыкового соединения

Обсадная труба

Расположение игл

Спецификация продукта

Женский кабельный штекер

Номер детали	A	B	C	L
PC-4T	8	14	6	33.4
PC-7T	10	16	8	35
PC-10T	12	18	9	37.8
PC-19T	15.5	22	11	40.6
PC-32T	20.3	26.3	15	41.5
PC50T	25	31	17	42.2

Мужская розетка

Номер детали	A	B	C	D	E	M	N
PC-4Z	16.5	12	2.2	10	1.4	M10*0.75	M10*0.75
PC-7Z	18	13.2	2.2	12	1.4	M12*0.75	M12*0.75
PC-10Z	20	15	2.2	14	1.4	M14*0.75	M14*0.75
PC-19Z	25	18.5	2.2	18	1.5	M18*0.75	M18*0.75
PC-32Z	28	21.5	2.2	22	1.8	M22*0.75	M22*0.75
PC50Z	33	26	2.2	27	1.9	M27*1	M27*0.75

Заглушка для стыкового соединения

Номер детали	A	B	C	D	G	M	E	F	L
PC-4ZP	16.5	13	6	2.2	10	M10*0.75	1.4	7	34
PC-7ZP	18	13.2	8	2.2	12	M12*0.75	1.4	7	36
PC-10ZP	20	15	9	2.2	14	M14*0.75	1.4	7	39
PC-19ZP	25	18.5	11	2.2	18	M18*0.75	1.5	7	41
PC-32ZP	28	21.5	15	2.2	22	M22*0.75	1.8	7	42.9
PC50ZP	33	26	17	2.2	27	M27*1	1.9	7	42.2
