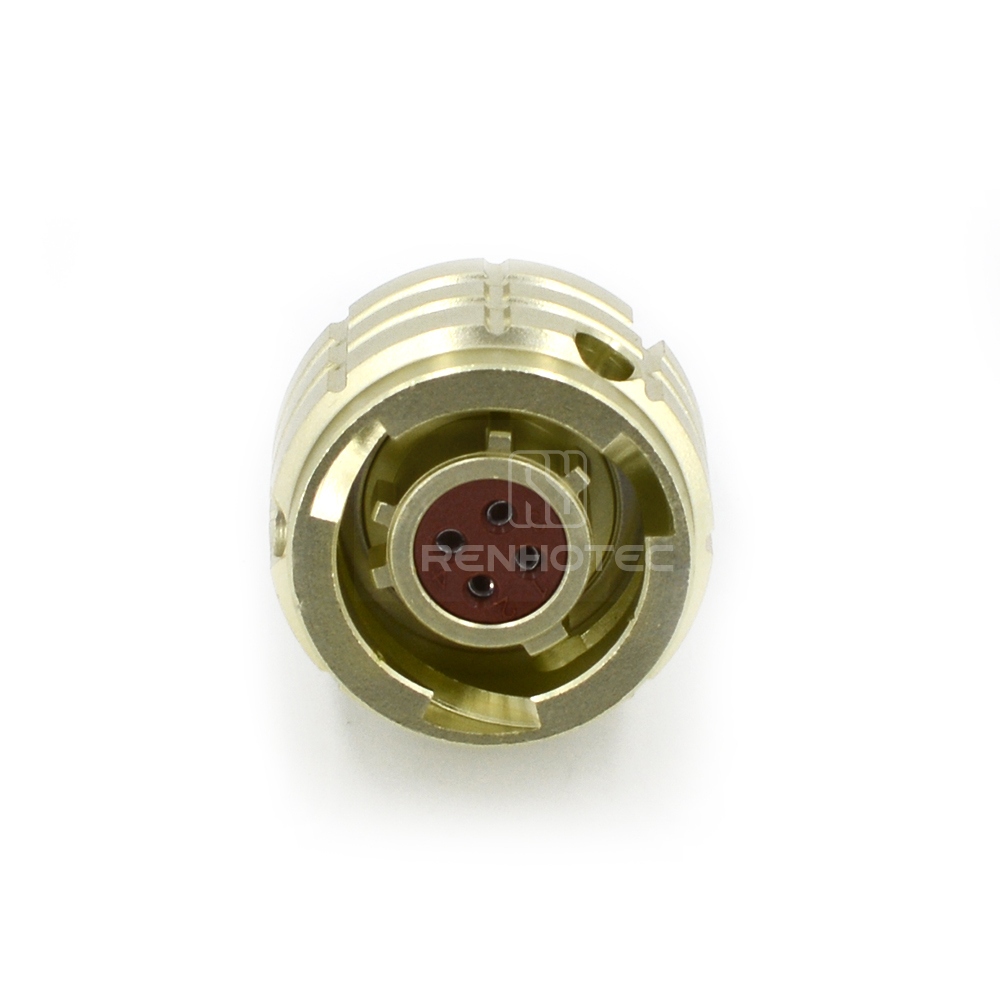

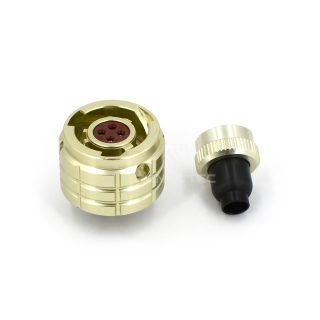

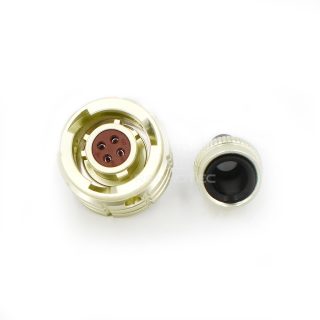

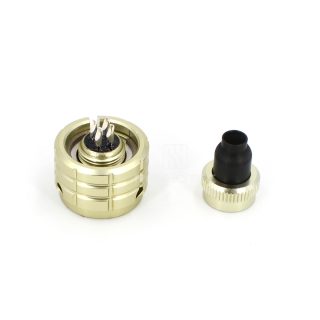

Серия ОНЦ-БС-1(2) Размер корпуса разъема 10 4-контактный штекер с хвостовым креплением (опция)-ОНЦ-БС-1-4/10-P12-1-B

Артикул: OHS-BC-1-4/10-P12-1-B Категории: ,
  • Компактный размер: Идеально подходит для применения в условиях ограниченного пространства.
  • Высокая производительность: Несмотря на малые размеры, устройство способно работать с высокими скоростями передачи данных и уровнями мощности, что делает его пригодным для широкого спектра приложений.
  • Прочная конструкция: Изготовлен из высококачественных материалов, обеспечивающих долгий срок службы даже в суровых условиях эксплуатации.
  • Простая установка: Обеспечивает быструю и легкую установку и демонтаж, экономя время и силы при монтаже и обслуживании.
Получить цитату

Байонетные ультрамалые разъемы серии ОНЦ-БС-1(2)

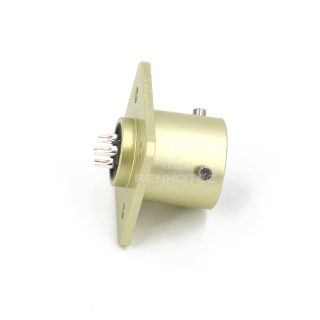

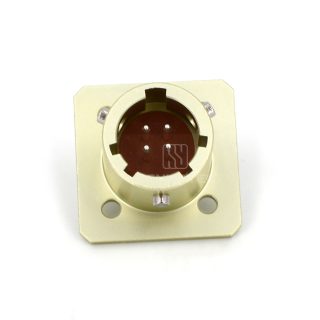

Ультрамалые байонетные разъемы серии ОНЦ-БС-1(2) в основном используют российские технологии производства разъемов. Этот тип разъемов широко используется в цепях постоянного и переменного тока различных электрических, радио- и контрольно-измерительных приборов. Он состоит из вилки и розетки, с многоуровневыми ключевыми позициями для установки. Способ соединения разъема — байонетный. Розетка не имеет хвостового крепления, а вилка имеет прямое пластиковое хвостовое крепление.

Внешний вид и установочные размеры

Размер раковины Размер в мм
D d A B b
10 10 2.2 11.8 20 1.4
12 12 2.2 13.2 21 1.4
14 14 2.2 15 24 1.4
18 18 2.2 18 27 1.4
22 22 2.7 21.5 31 1.8
27 27 3.2 26 36 2


Размер раковины Размер в мм
D d d1 L макс
10 20 M10*0.75 4.5 30
12 21 M12*0.75 6 31
14 24 M14*0.75 7 32
18 27 M18*0.75 9.2 33
22 31 M22*0.75 11 34
27 36 M27*0.75 13 36


Размер раковины 10 12 14 18
Контакты 4 7 10 19
Вывод
Расположение
Размер раковины 22 27
Контакты 32 50
Вывод
Расположение


Технические характеристики

Размер раковины Контакты Максимальный ток на один контакт, A Итого текущий(A) Рабочее напряжение (A)
10 4 3.7 15 250
12 7 3.1 22 250
14 10 3.0 30 250
18 19 2.1 40 250
22 32 1.8 60 250
27 50 1.5 75 250


Connector Type

Plug
Contact Type

Female
Number of Positions

4 Pin
Shell Size

10
Contact Material

Copper Alloy Gold/Silver Plating
Insulating Materials

PPS
Shell Material

Aluminum Alloy Surface Anodized Treatment, Zinc Alloy Nickel Plating (Industrial Grade)
Contact Size

Φ1.0
Maximum current per contact

3.7A
Sum of Currents

15A
Rated Voltage

250V
Contact Resistance

≤5MΩ
Contact Termination

Solder
Fastening Type

Bayonet connection
Number of Insertions and Removals

250
Operating Temperature

-60℃ – +85℃

Take the first step towards success! Fill out our inquiry form now and our dedicated team will contact you shortly.


    Recommanded Picks for You

    Быстрый просмотр

    Разъемы серии OHS

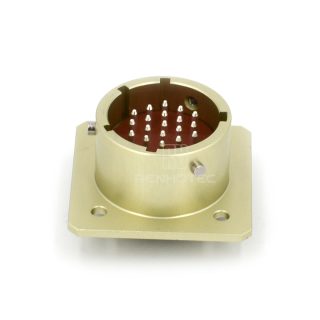

    Серия ОНЦ-БС-1(2) Размер корпуса разъема 18 19 контактный разъем-ОНЦ-БС-1-19/18-B1-1-B
