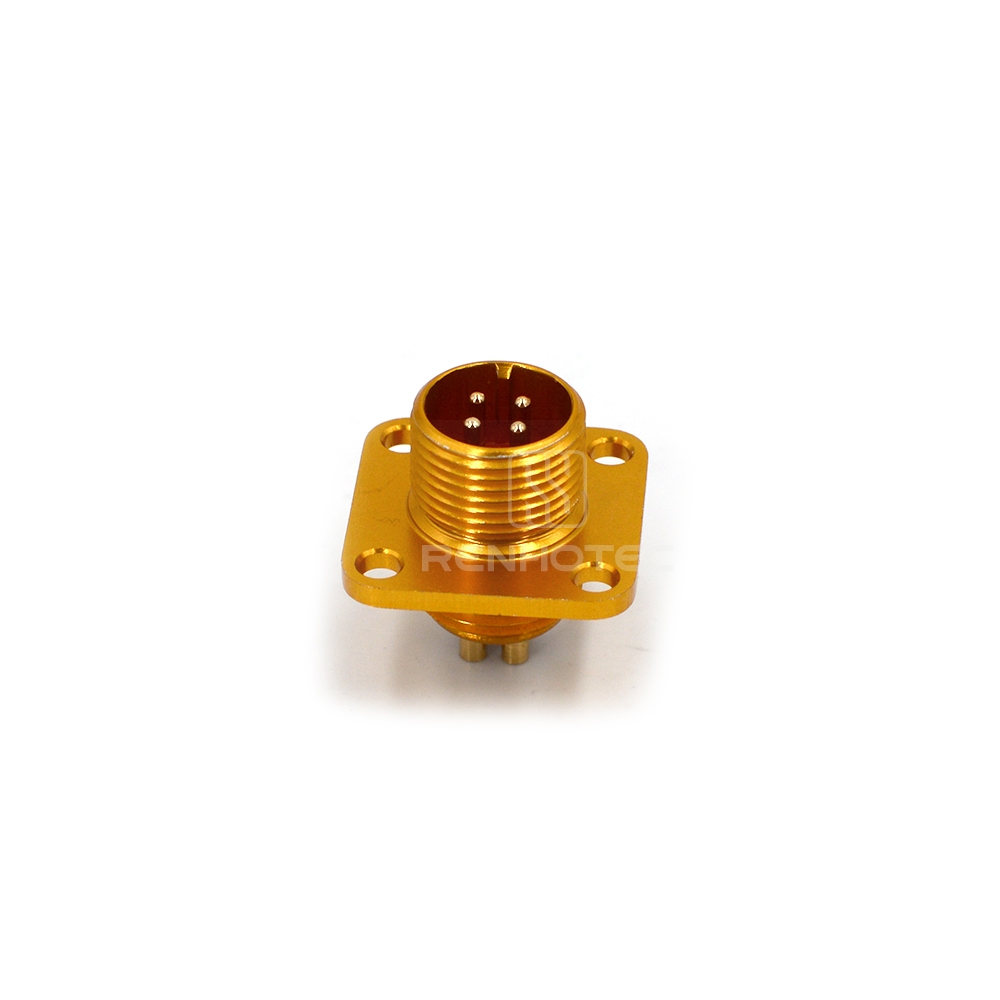

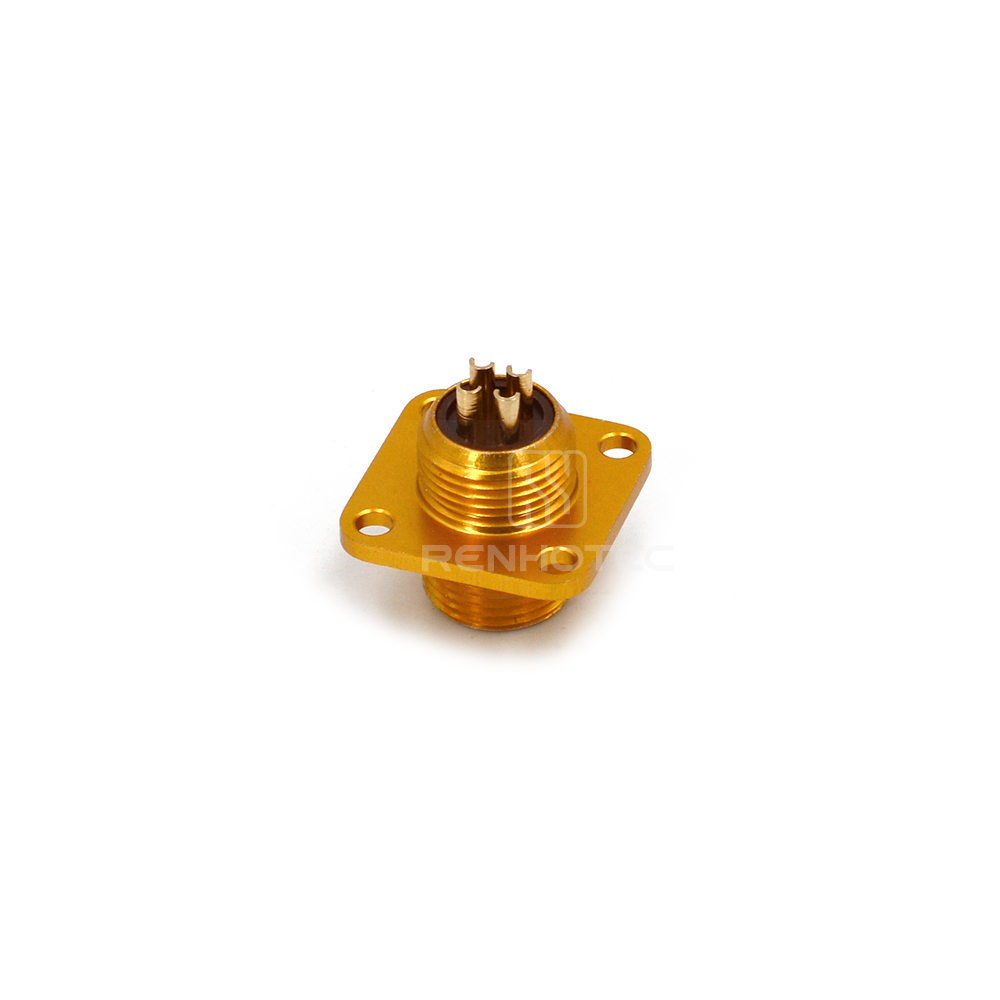

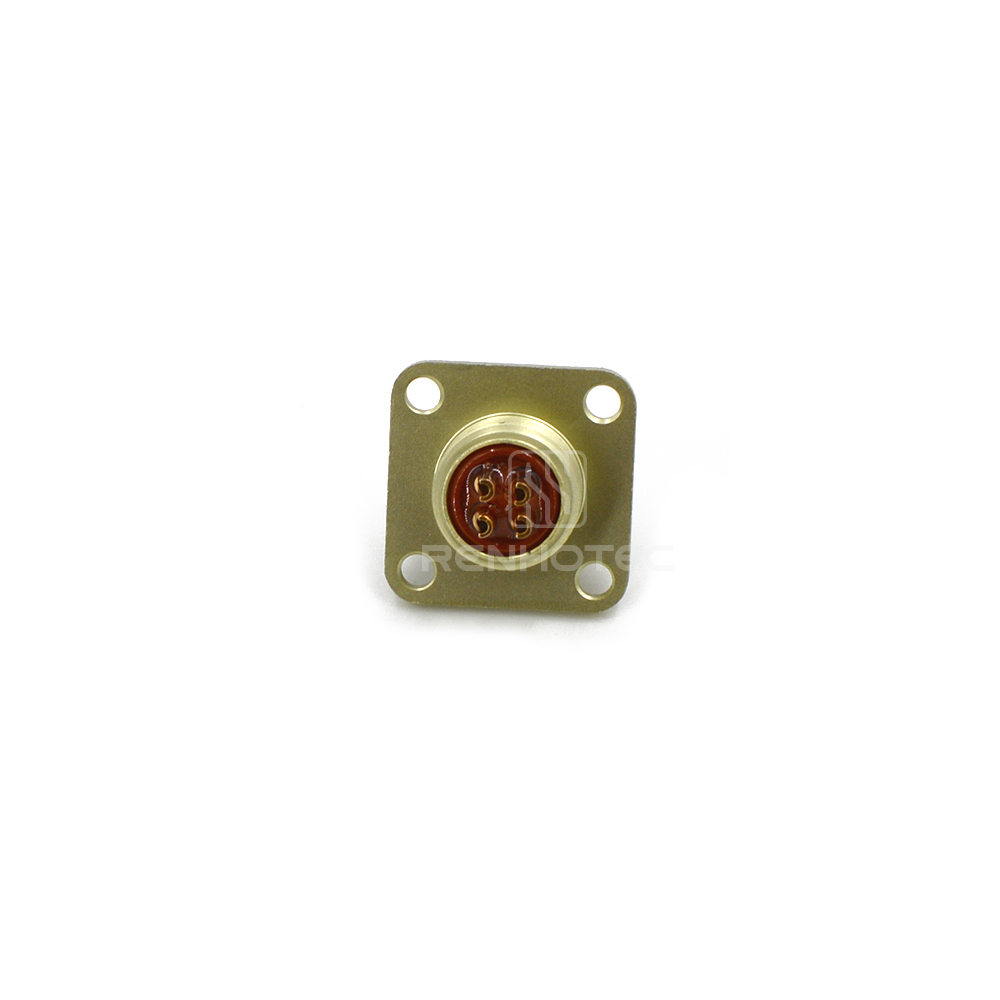

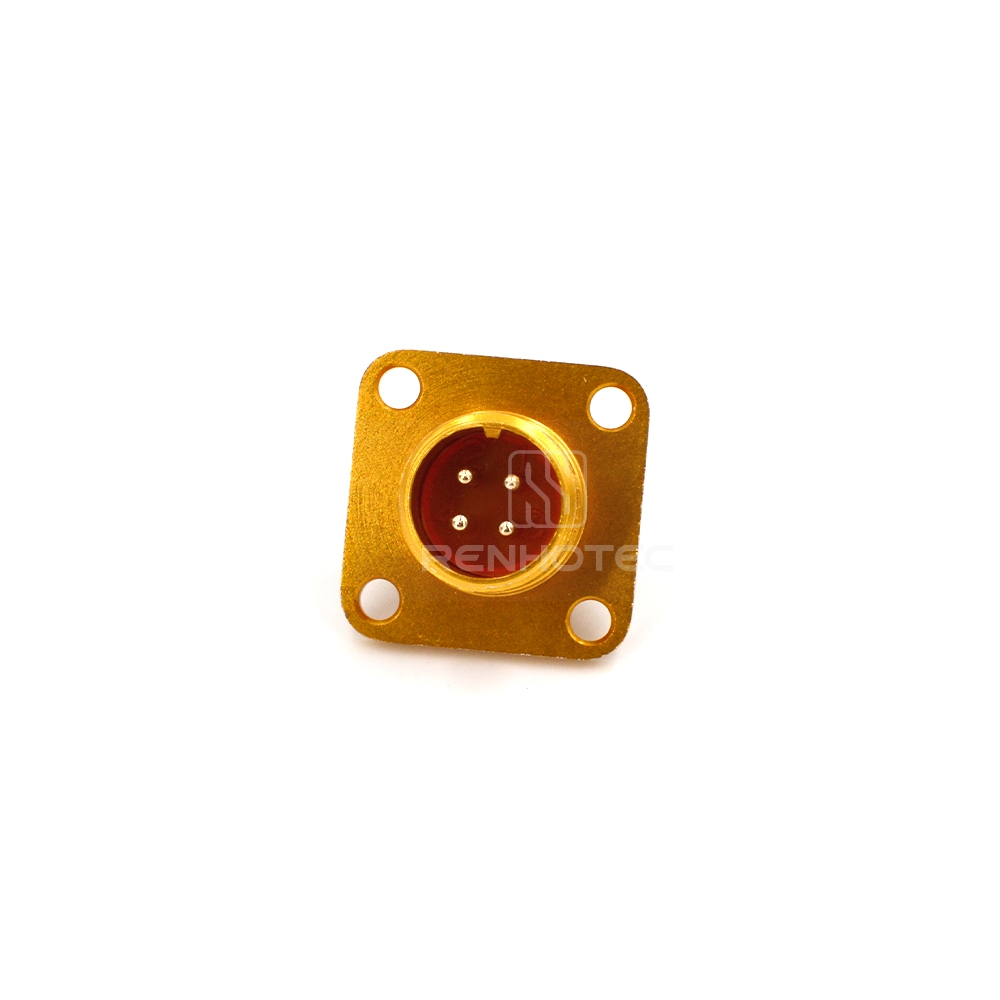

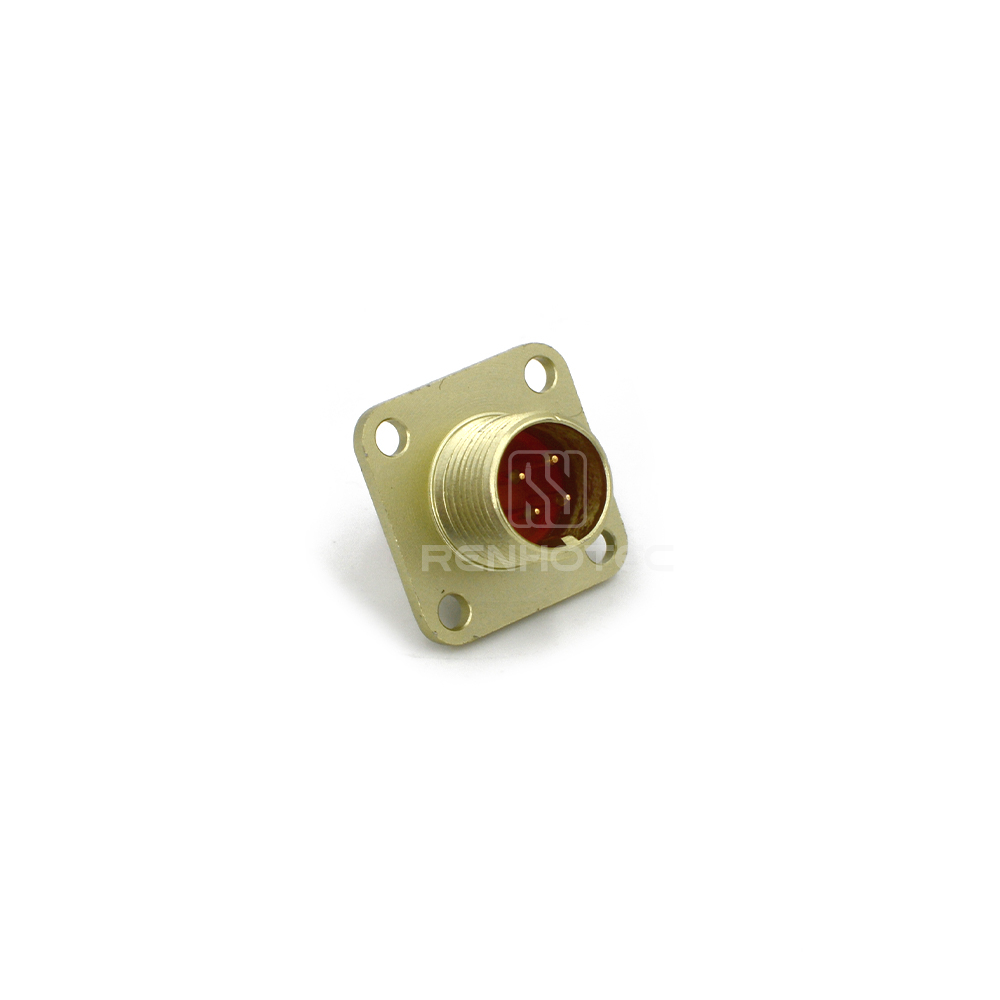

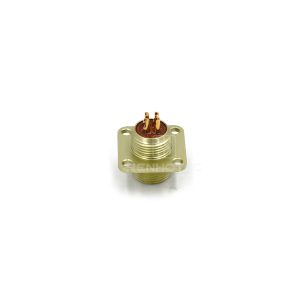

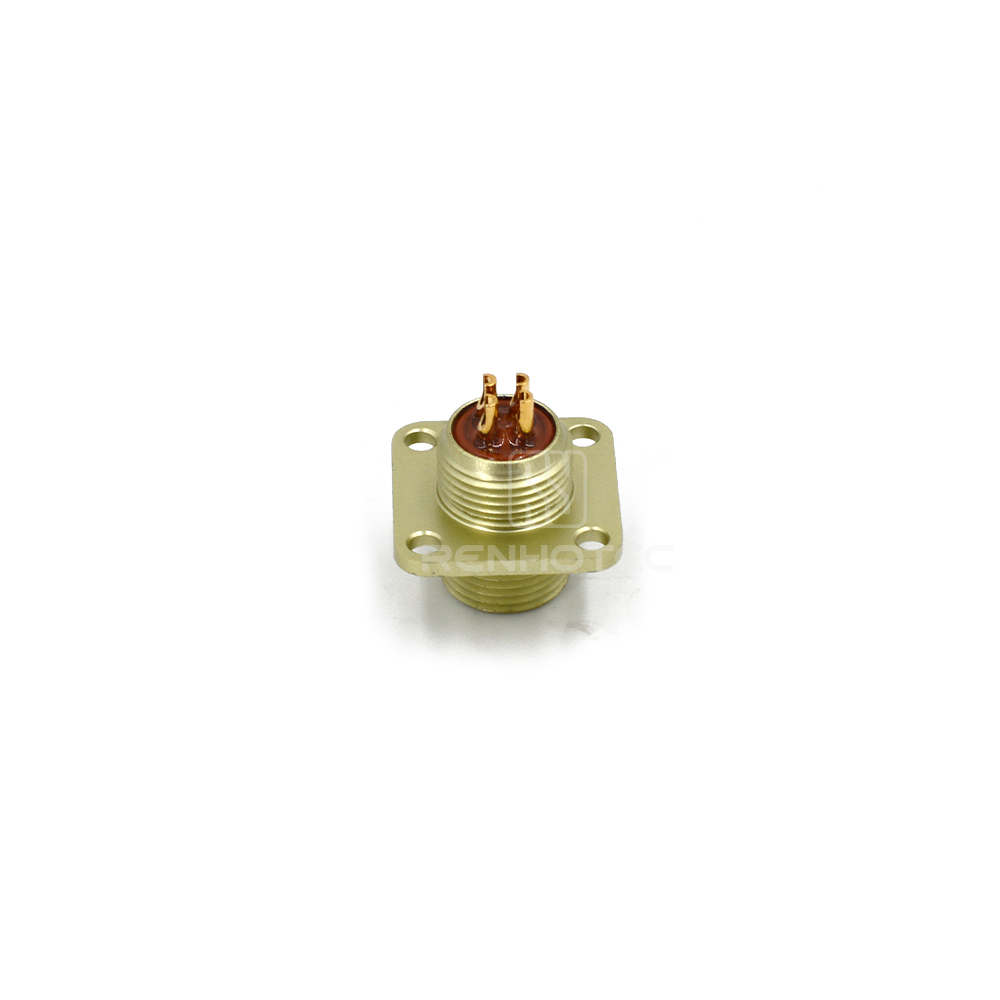

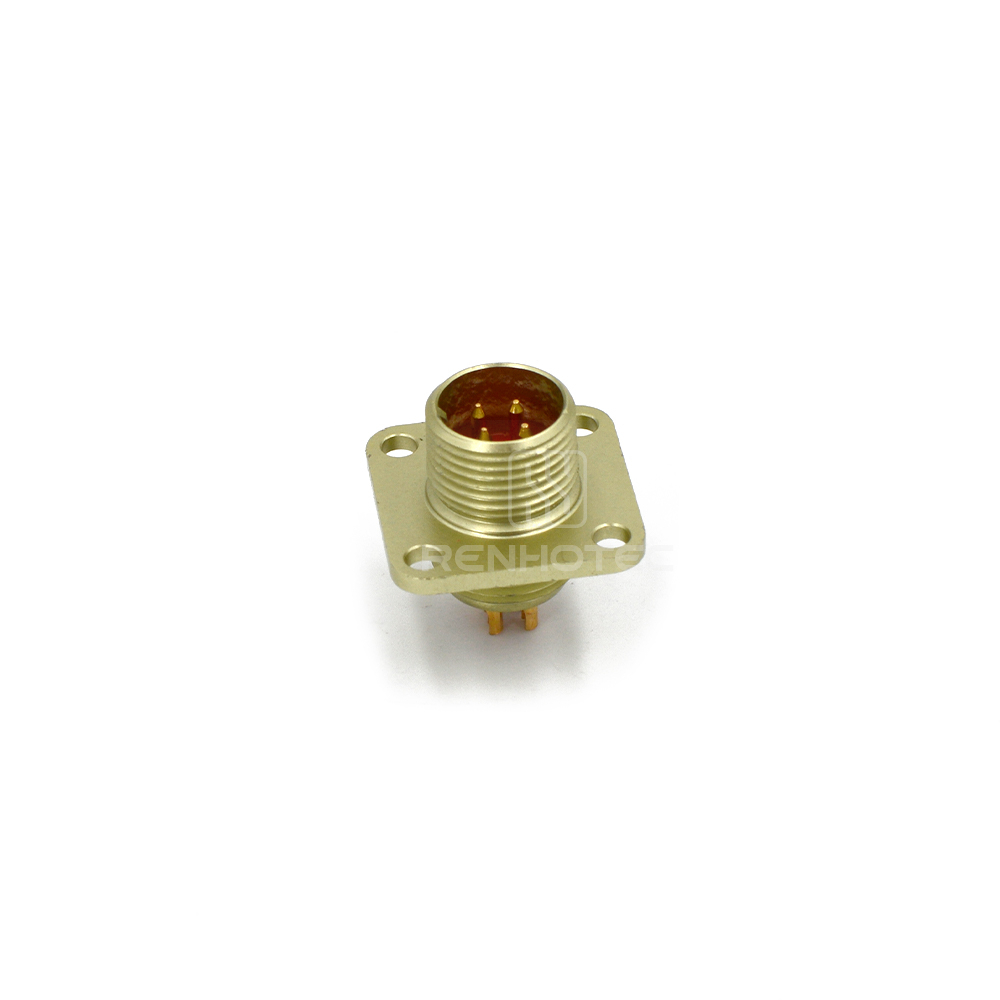

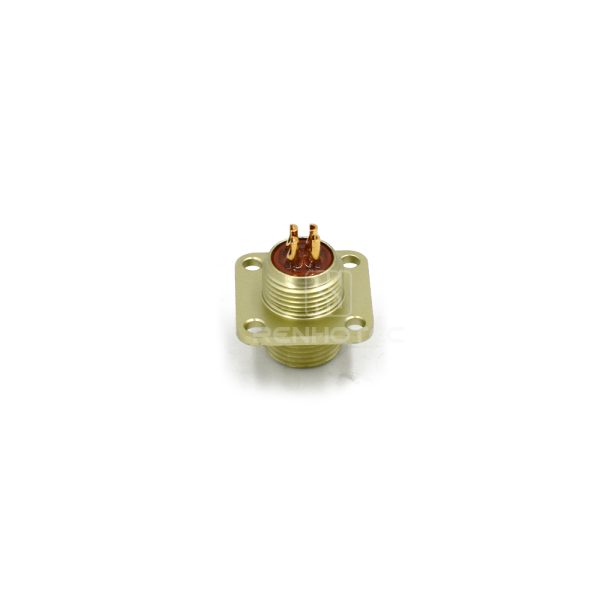

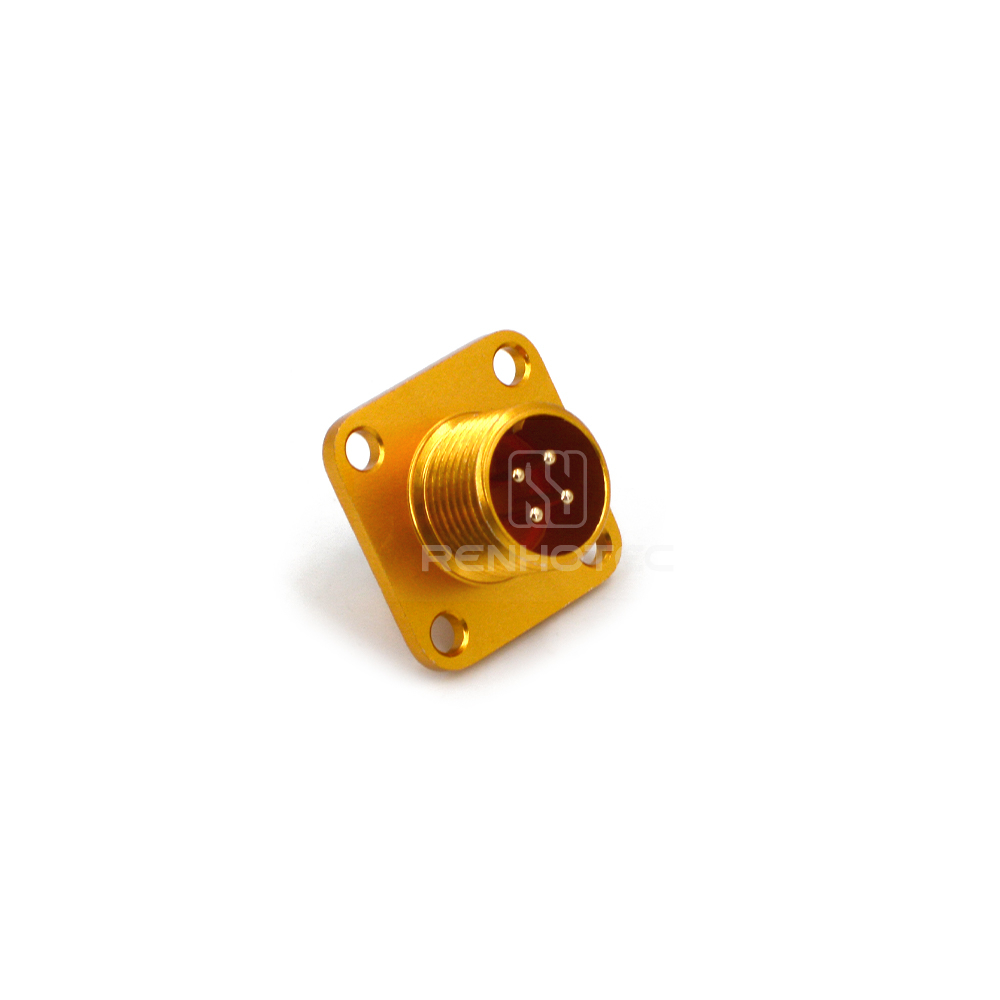

Резьбовые PC4ZJ 4-контактные фланцевые гнезда с припоем
Резьбовые PC4ZJ 4 контактный мужской фланец гнездо припой чашки с SKU PC4ZJ являются надежными и долговечными электрическими компонентами, подходящими для различных применений.
Номер детали :
PC4TK | Резьбовые 4-контактные прямые штекерные чашки для припоя |
PC4ZJ | Резьбовые 4-контактные фланцевые гнезда с припоем |
PC4ZPJ | Резьбовые 4-контактные мужские прямые стыковые штекеры с чашками для припоя |
PC4P | Резьбовой корпус |
PC7TK | Резьбовые 7-контактные прямые штекерные чашки для пайки |
PC7ZJ | Резьбовые 7-контактные гнезда с фланцем |
PC7ZPJ | Резьбовые 7-контактные мужские прямые стыковые штекеры с чашками для припоя |
PC10TK | Резьбовые 10-контактные прямые штекерные чашки для припоя |
PC10ZJ | Резьбовые 10-контактные гнезда с фланцем |
PC10ZPJ | Резьбовые 10-контактные мужские прямые стыковые штекеры с чашками для припоя |
PC19TK | Резьбовые 19-контактные прямые штекерные чашки для припоя |
PC19ZJ | Резьбовые 19-контактные муфты с фланцем |
PC19ZPJ | Резьбовые 19-контактные мужские прямые стыковые штекеры с чашками для припоя |
PC32TK | Резьбовые 32-контактные прямые штекерные чашки для припоя |
PC32ZJ | Резьбовые 32-контактные муфты с фланцем |
PC32ZPJ | Резьбовой 32 контактный мужской прямой стык штекер припой чашки |
PC50TK | Резьбовые 50-контактные прямые штекерные чашки для припоя |
PC50ZJ | Резьбовые 50-контактные муфты с фланцем |
PC50ZPJ | Резьбовые 50-контактные мужские прямые стыковые штекеры с чашками для припоя |
Малые круглые электрические разъемы серии PC имеют небольшой размер, металлическую алюминиевую оболочку, малый вес, резьбовое соединение, надежное электрическое соединение и просты в использовании. В настоящее время выпускаются на 4, 7, 10, 19, 32, 50 жил, которые могут взаимозаменяться с российскими изделиями ПК-4, 7, 10, 19, 32, 50 жил. Широко используется в соединении электрических цепей на радио и электрооборудовании и приборах. Существует два способа установки: фланцевый и кабельный.
Штекер
Розетка
Заглушка для стыкового соединения
Обсадная труба
Расположение игл
Спецификация продукта
Женский кабельный штекер
Номер детали | A | B | C | L |
PC-4T | 8 | 14 | 6 | 33.4 |
PC-7T | 10 | 16 | 8 | 35 |
PC-10T | 12 | 18 | 9 | 37.8 |
PC-19T | 15.5 | 22 | 11 | 40.6 |
PC-32T | 20.3 | 26.3 | 15 | 41.5 |
PC50T | 25 | 31 | 17 | 42.2 |
Мужская розетка
Номер детали | A | B | C | D | E | M | N |
PC-4Z | 16.5 | 12 | 2.2 | 10 | 1.4 | M10*0.75 | M10*0.75 |
PC-7Z | 18 | 13.2 | 2.2 | 12 | 1.4 | M12*0.75 | M12*0.75 |
PC-10Z | 20 | 15 | 2.2 | 14 | 1.4 | M14*0.75 | M14*0.75 |
PC-19Z | 25 | 18.5 | 2.2 | 18 | 1.5 | M18*0.75 | M18*0.75 |
PC-32Z | 28 | 21.5 | 2.2 | 22 | 1.8 | M22*0.75 | M22*0.75 |
PC50Z | 33 | 26 | 2.2 | 27 | 1.9 | M27*1 | M27*0.75 |
Заглушка для стыкового соединения
Номер детали | A | B | C | D | G | M | E | F | L |
PC-4ZP | 16.5 | 13 | 6 | 2.2 | 10 | M10*0.75 | 1.4 | 7 | 34 |
PC-7ZP | 18 | 13.2 | 8 | 2.2 | 12 | M12*0.75 | 1.4 | 7 | 36 |
PC-10ZP | 20 | 15 | 9 | 2.2 | 14 | M14*0.75 | 1.4 | 7 | 39 |
PC-19ZP | 25 | 18.5 | 11 | 2.2 | 18 | M18*0.75 | 1.5 | 7 | 41 |
PC-32ZP | 28 | 21.5 | 15 | 2.2 | 22 | M22*0.75 | 1.8 | 7 | 42.9 |
PC50ZP | 33 | 26 | 17 | 2.2 | 27 | M27*1 | 1.9 | 7 | 42.2 |
Приложения
- Железнодорожное оборудование
- Наружные светодиодные светильники
- Промышленное оборудование
- Генератор
- Автомобильное производство
- Датчики
- Интеллектуальное производство
- Строительное оборудование
- Экскаваторы
Connector Type | Receptacle |
---|---|
Orientation | Straight |
Contact Type | Male |
Number of Positions | 4 Pin |
Fastening Type | Threaded |
Mounting Type | Cable Type |
Mounting Feature | Flange |
Contact Termination Style | Solder Cup |
Suitable Cable | 22 — 28AWG |
Shell Material | Aluminum Alloy |
Shell Finish | Gold Oxide |
Insulator Material | PBT |
Contact Material | Copper |
Color | Golden Yellow/Light Yellow/Yellow Green |
Ingress Protection | IP66 |
Rated Current | 5A |
Rated Voltage | 200V |
Operating Temperature | -40℃ – +105℃ |
