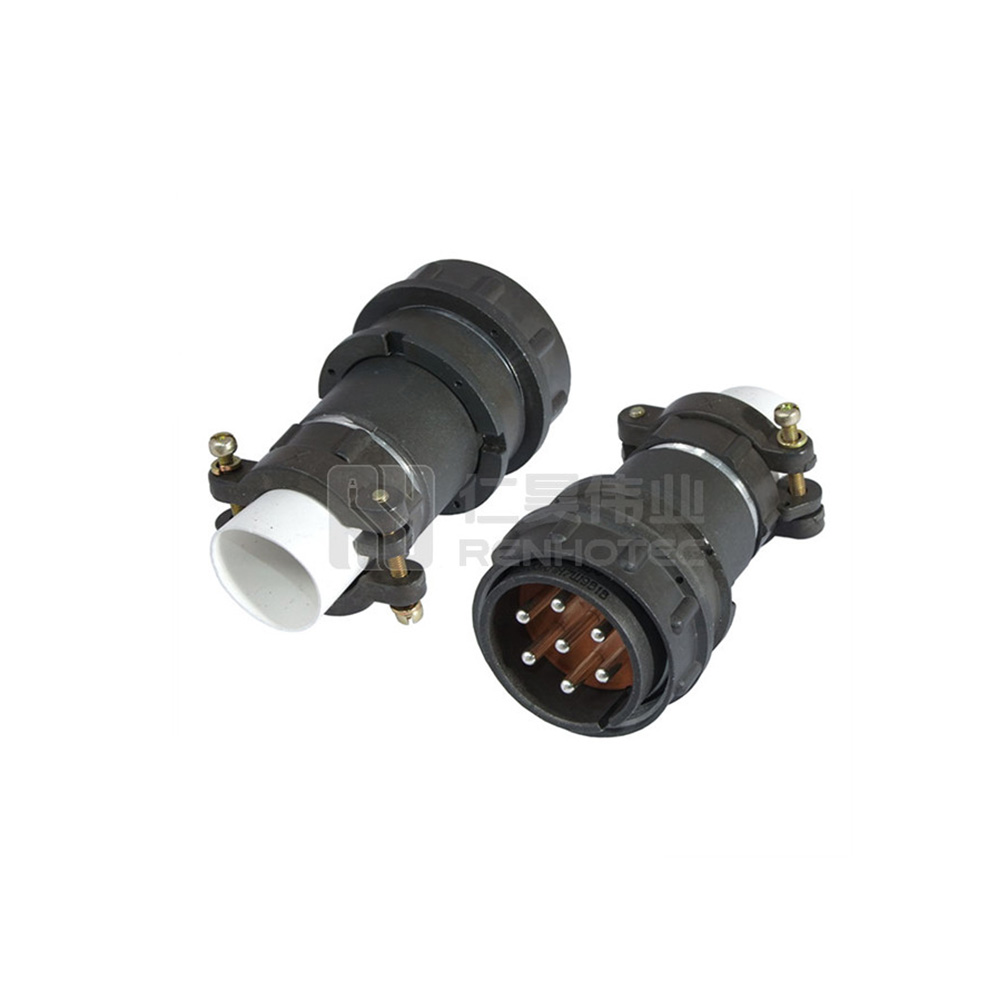

2PM-33 Серия 7 контактов мужской прямой кабельный штекер неэкранированный — 2РМДТ33КПН7Ш9В1В

Артикул: 2PM33J7QB2 Категории: , Метка:

Высококачественный мужской разъем прямого типа для кабеля 2PM-33 серии с 7 контактами.

Получить цитату

О разъемах серии Русский стандарт 2PM

Круглые электрические разъемы серии 2PM в основном используют российскую технологию разъемов. Он широко используется для электрического соединения и передачи сигнала между электрическим оборудованием. Его уникальная структура может компенсировать недостатки многих других подобных разъемов, что делает его более удобным и научным в использовании. Кабельный разъем и панельная розетка имеют резьбовое соединение. Панельная розетка имеет герметичное гнездо (М) и герметичное гнездо (С), выполненное из стеклянного спекания, что позволяет одновременно удовлетворять требованиям использования в специальных средах, таких как вакуум, герметизация и высокая температура. В то же время, он может сочетаться и заменяться с оригинальными деталями российских серий 2РМТ и 2РМДТ.

Как выбрать

2PM14

2PM18

2PM22

2PM24

2PM27

2PM30

Размеры

Размер раковины 14 18 22 24 27 30 33 36 39 42 45
A 17 20 23 26 29 31 32 35 37 40 43
B 24 27 30 33 36 38 40 43 46 49 52
C (LH)Резьба M14*1.0 M18*1.0 M22*1.0 M24*1.0 M27*1.0 M30*1.0 M33*1.0 M38*1.0 M39*1.0 M42*1.0 M45*1.0
D (RH)Резьба M16*1.0 M20*1.0 M24*1.0 M27*1.5 M30*1.5 M33*1.5 M36*1.5 M39*1.5 M39*1.5 M45*1.5 M48*1.5


Для разъемов с контактами ø1,0 и ø1,5 мм размер L=26,00 макс.

Для разъемов с контактами ø2,0 и ø3 мм размер L=28,00 макс.

Размер раковины 14 18 22 24 27 30 33 36 39 42 45
A Макс 22 25 29 32 35 39 42 45 48 51 54
B (мин.) Диаметр кабельного ввода 6.5 10.50 14.50 16.50 18.50 20.50 23.00 23.00 24.50 30.50 30.50
C (RH)Резьба M16*1.0 M20*1.0 M24*1.0 M27*1.5 M30*1.5 M33*1.5 M36*1.5 M39*1.5 M39*1.5 M45*1.5 M48*1.5
L Макс 53.50 53.50 56 62.50 62.50 62.50 57.50 67.50 67.50 67.50 67.50
H Макс 37.5 41 47.5 50 53.5 57.5 50.5 63.5 56.5 69.5 72.5


Размер раковины 14 18 22 24 27 30 33 36 39 42 45
A Макс 22 25 29 32 35 39 47 45 48 51 54
B (мин.) Диаметр кабельного ввода 6.5 10.50 14.50 16.50 18.50 20.50 23.00 23.00 24.50 30.50 30.50
C (RH)Резьба M16*1.0 M20*1.0 M24*1.0 M27*1.5 M30*1.5 M33*1.5 M36*1.5 M39*1.5 M39*1.5 M45*1.5 M48*1.5
L Макс 51.5 58 62 64 67 71 71 71 74 81 88
H Макс 37.5 41 47.5 50 53.5 57.5 50.5 63.5 56.5 69.5 72.5


Connector Type

Plug
Shell Size

2PM 33
Orientation

Straight
Number of Positions

7 Pin
Combination No.

9
Contact Size

Φ3.0
Shell Material

Aluminum Alloy (die-cast aluminum, surface oxidation treatment)
Contact Finish

Silver/Gold
Fastening Type

Threaded
Rated Current

30A
Rated Voltage

≤700V (AC)
Operating Temperature

-60℃ — +200℃
Insulation Resistance

Normal ≥1000MΩ Moistheat ≥20MΩ
Contact Resistance

0.8-5MΩ

2РМ может сочетаться и взаимозаменяться с оригинальными деталями российских серий 2РМТ и 2РМДТ, т.е. это версия российских серий 2РМТ и 2РМДТ в Китае.

Цена:
Да, для разъемов 2PM14-4Pin, цена: 11 RMB - 15RMB.
Если у Вас есть хорошее количество товара, свяжитесь с нами, чтобы договориться.
Образцы:
Мы всегда поддерживаем образцы перед массовым заказом для наших клиентов.
Время выполнения:
Для образца: 7-10 дней после получения оплаты
Для массового заказа: Обычно через 2-3 недели после получения оплаты (зависит от номера модели).

Да, конечно. Мы можем изготовить для Вас любые модели разъемов 2PM на заказ.
Пожалуйста, сообщите, сколько штук Вам нужно, и мы предоставим Вам лучшее ценовое решение в течение 24 часов.

Материал корпуса: Алюминиевый сплав (литой алюминий, обработка поверхности оксидированием)
Материал контактов: Медь с серебряным/золотым покрытием
Изолятор: Бакелит/ПБТ

Рабочая температура: -60℃ - +200℃

Конечно, у нас есть все модели серии 2PM, 2PM33-32 - наша самая продаваемая модель.
Сколько деталей Вам нужно? Свяжитесь с нами, и мы проверим наличие товара на складе прямо сейчас.

Мы поддерживаем TT/Paypal/Credit card и т.д.
Кроме того, если у Вас есть агент в Китае, мы также поддерживаем Вашего агента, который может связаться с нами для оплаты напрямую.

Позвольте мне рассказать Вам о разнице с помощью 2 фотографий.
