Стартовый комплект NMEA 2000, магистральные кабели, двойные тройники, комплекты терминаторов, морская сеть 2K для двойного устройства Lowrance Simrad Garmin

Настройте свою морскую сеть с помощью этого стартового набора NMEA 2000, включающего магистральные кабели, кабели-переходники, двойные тройники и терминаторы. Совместим с двойными устройствами Lowrance, Simrad и Garmin. В комплект входят: Кабель питания*1, Т-коннектор NMEA 2000 с кабелем*1, Одиночный Т-адаптер NMEA 2000*2, Терминаторы NMEA 2000 мужской/женский*1

Получить цитату


Об этом предмете

  • Продукт содержит основные компоненты для настройки сети NMEA 2000 и соответствует сетевому протоколу N2K. Обычно используется в морской технике, промышленных приборах, железнодорожном транспорте и промышленной автоматизации.
  • Все внутренние проводники, включая кабели и разъемы, изготовлены из медного материала, обладающего хорошими электрическими свойствами, высоким качеством и долговечностью.
  • Разъемы имеют резьбу, надежны и просты в установке и снятии, а также водонепроницаемы до степени ip67.
  • В комплект входят: Кабель питания*1, Т-коннектор NMEA 2000 с кабелем*1, Одиночный Т-адаптер NMEA 2000*2, Терминаторы NMEA 2000 мужской/женский*1

NMEA 2000 — это протокол связи «подключи и работай», позволяющий легко интегрировать различные устройства на борту. Он обеспечивает стандартизированный способ связи устройств друг с другом, поэтому вы можете легко подключить картплоттеры, эхолоты, мониторы двигателя и другие устройства, чтобы создать полностью интегрированную судовую систему.
К основным преимуществам NMEA 2000 относится высокая скорость передачи данных, позволяющая устройствам быстро и надежно обмениваться большими объемами данных. Это особенно полезно для устройств, которым требуются данные в режиме реального времени, таких как GPS. Протокол также поддерживает двунаправленную связь, что очень важно для устройств, требующих обратной связи или управления, таких как автопилоты или нивелиры.

Серия NMEA 2000

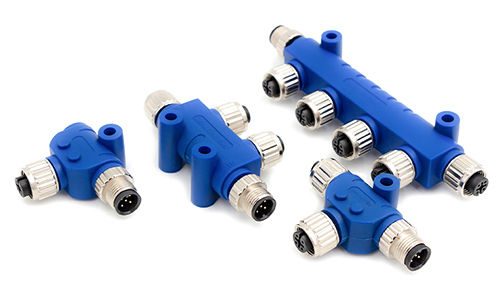

NMEA-2000-Micro-Connectors

Разъемы NMEA 2000

Как правило, это водонепроницаемый разъем типа «крутилка» с 5-контактной конфигурацией для удобства монтажа и демонтажа оборудования.

Кабели NMEA 2000 T-типа

На одном конце этих кабелей используется разъем типа T, что позволяет легко разветвлять сеть для подключения нескольких устройств. Кабели разработаны как прочные и погодоустойчивые для использования в суровых морских условиях. Они доступны в различных вариантах длины для удовлетворения различных требований к установке.

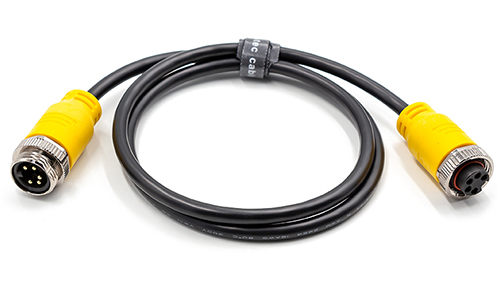

Магистральные кабели NMEA 2000 M12 и 7/8»

Эти кабели, обычно со стандартным разъемом на каждом конце, являются основой сети NMEA 2000 и образуют главная Канал связи для обмена данными. Эти кабели подходят для морская и доступны в различных вариантах длины.

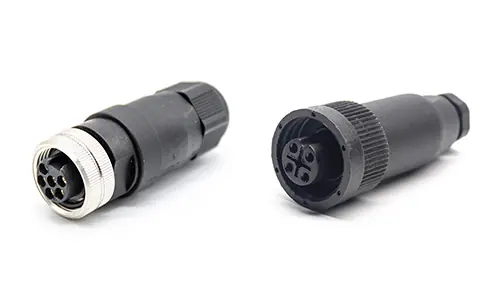

Разъемы для полевой установки NMEA 2000 M12 и 7/8»

Устанавливают соединения между устройствами NMEA 2000. Эти разъемы разработаны с учетом жестких условий окружающей среды и обеспечивают надежную передачу данных в сети NMEA 2000.

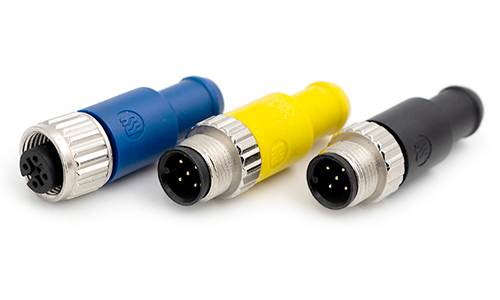

Терминаторы NMEA 2000 M12 и 7/8»

Терминатор NMEA 2000 — это устройство, используемое для терминирования обоих концов сети NMEA 2000, чтобы предотвратить отражение сигнала, вызывающее ошибки в данных.

Приложения

Многофункциональные дисплеи Глубинный эхолот и рыбопоисковый эхолот Системы автопилота Датчики ветра Компас Датчики направления

Мониторинг двигателя Датчики расхода топлива Датчики уровня топлива в баке Датчики давления и температуры масла

AIS трансиверы Радиооборудование GPS антенны DSC системы

NMEA 2000 - это стандарт связи "подключи и работай", используемый для подключения морских приборов на судах. Интерфейс plug-and-play позволяет устройствам разных производителей взаимодействовать друг с другом в рамках одной сети, не создавая помех между устройствами.

Национальная ассоциация морской электроники (NMEA) - это группа, основанная в 1957 году для улучшения сотрудничества между производителями электронных устройств. Она добилась этого, установив стандарты связи для электронных устройств в морских транспортных средствах. Компания NMEA разработала стандарт NMEA 0183 и его преемника, NMEA 2000. Эти стандарты позволили устройствам разных производителей легко интегрироваться друг с другом.

NMEA 2000 - это протокол связи "подключи и работай", который позволяет легко интегрировать различные устройства на борту. Он обеспечивает стандартизированный способ связи устройств друг с другом, поэтому Вы можете легко подключить плоттер, гидролокатор, монитор двигателя и другие устройства, чтобы создать комплексную и интегрированную бортовую систему. С помощью NMEA 2000 Вы можете легко управлять и контролировать системы Вашей лодки, облегчая навигацию и управление судном.

К основным преимуществам NMEA 2000 относится высокая скорость передачи данных, которая позволяет устройствам быстро и надежно обмениваться большими объемами данных. Это особенно полезно для устройств, которым требуются данные в режиме реального времени, например, GPS. Протокол также поддерживает двустороннюю связь, что важно для устройств, требующих обратной связи или контроля, таких как автопилоты или триммеры. Кроме того, NMEA 2000 - это протокол с низким энергопотреблением, что означает, что устройства можно подключать к сети, не снимая аккумуляторов с лодки.

Основные компоненты включают:

Магистральный кабель: Это основной кабель, который соединяет все устройства в сети. Магистральный кабель - это ядро Вашей сети NMEA 2000, и очень важно выбрать правильный кабель для Вашей лодки. Кабель должен быть предназначен для использования в морских условиях и иметь подходящую длину, чтобы достать до всех устройств на Вашем судне.

Кабель Drop: Этот кабель соединяет устройства с магистралью и должен быть проложен от магистрали к каждому устройству.

Оконечные резисторы: Эти резисторы устанавливаются на каждом конце магистрального кабеля, чтобы предотвратить отражение сигнала и обеспечить бесперебойную связь между устройствами. Оконечные резисторы необходимы для обеспечения правильного функционирования Вашей сети, и их следует правильно устанавливать, чтобы избежать каких-либо проблем.

Источник питания: Это соединение обеспечивает питание сети. Блок питания должен быть рассчитан на использование в морских условиях и иметь достаточную мощность для питания всех устройств на Вашем судне.

NMEA 2000 совместим с широким спектром морской электроники и приборов, включая: Чартплоттеры и многофункциональные дисплеи. Глубинные эхолоты и рыболовные эхолоты. Автопилоты и системы рулевого управления.

NMEA 0183 работает по методу соединения 1 к 1 с помощью RS232/RS422, где для соединения нескольких устройств "вместе" требуются мультиплексоры и буферы. В NMEA 2000 используется CAN с системой магистральной/кабельной сети, где все устройства в сети общаются друг с другом.

NMEA 2000 упрощает подключение - Магистраль NMEA 2000 представляет собой единый магистральный кабель, к которому можно просто прикрутить соответствующие тройники, сетевые кабели и терминаторы. В отличие от соединения открытых концов кабеля NMEA 0183.

Основные компоненты включают:

Магистральный кабель: Это основной кабель, который соединяет все устройства в сети. Магистральный кабель - это ядро Вашей сети NMEA 2000, и очень важно выбрать правильный кабель для Вашей лодки. Кабель должен быть предназначен для использования в морских условиях и иметь подходящую длину, чтобы достать до всех устройств на Вашем судне.

Кабель Drop: Этот кабель соединяет устройства с магистралью и должен быть проложен от магистрали к каждому устройству.

Оконечные резисторы: Эти резисторы устанавливаются на каждом конце магистрального кабеля, чтобы предотвратить отражение сигнала и обеспечить бесперебойную связь между устройствами. Оконечные резисторы необходимы для обеспечения правильного функционирования Вашей сети, и их следует правильно устанавливать, чтобы избежать каких-либо проблем.

Источник питания: Это соединение обеспечивает питание сети. Блок питания должен быть рассчитан на использование в морских условиях и иметь достаточную мощность для питания всех устройств на Вашем судне.

Для правильной работы магистрали NMEA 2000® необходимо установить терминаторы на ее концах. Вы можете установить в сеть NMEA 2000 либо два стандартных терминатора, либо один женский терминатор и терминатор в линию. ПРИМЕЧАНИЕ: Вы не должны устанавливать более двух терминаторов в сети NMEA 2000.

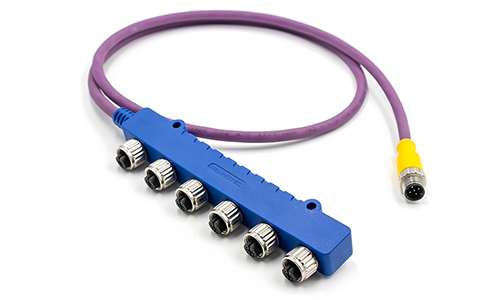

NMEA2000 - многопортовый Т-коннектор - это альтернатива Т-коннектору, когда требуется несколько портов магистрали NMEA2000 для подключения других устройств. Это альтернатива Т-коннектору, когда требуется несколько портов от магистрали NMEA2000 для подключения других устройств.
