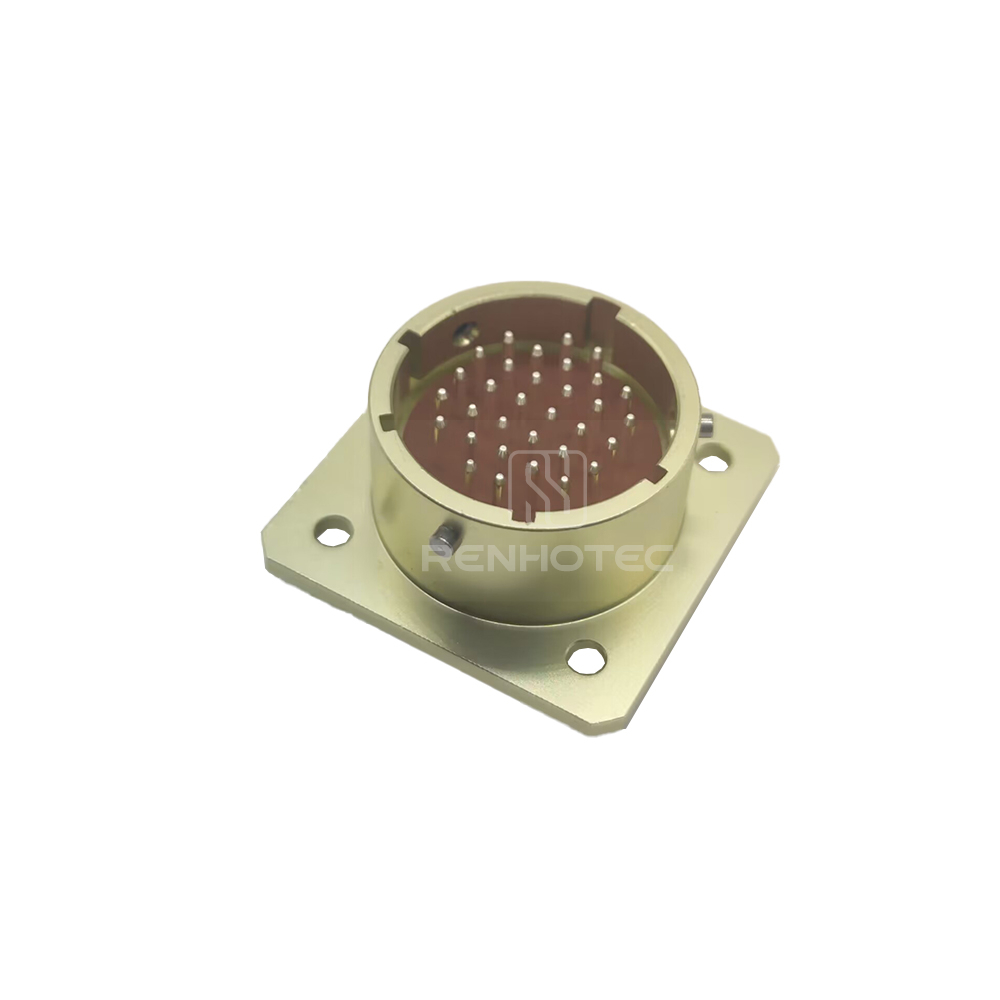

Серия ОНЦ-БС-1(2) Размер корпуса разъема 22 32 контактный разъем-ОНЦ-БС-1-32/22-B1-1-B
- Компактный размер: Идеально подходит для применения в условиях ограниченного пространства.
- Высокая производительность: Несмотря на малые размеры, устройство способно работать с высокими скоростями передачи данных и уровнями мощности, что делает его пригодным для широкого спектра приложений.
- Прочная конструкция: Изготовлен из высококачественных материалов, обеспечивающих долгий срок службы даже в суровых условиях эксплуатации.
- Простая установка: Обеспечивает быструю и легкую установку и демонтаж, экономя время и силы при монтаже и обслуживании.
Байонетные ультрамалые разъемы серии ОНЦ-БС-1(2)
Ультрамалые байонетные разъемы серии ОНЦ-БС-1(2) в основном используют российские технологии производства разъемов. Этот тип разъемов широко используется в цепях постоянного и переменного тока различных электрических, радио- и контрольно-измерительных приборов. Он состоит из вилки и розетки, с многоуровневыми ключевыми позициями для установки. Способ соединения разъема — байонетный. Розетка не имеет хвостового крепления, а вилка имеет прямое пластиковое хвостовое крепление.
Внешний вид и установочные размеры
Размер раковины | Размер в мм | ||||
D | d | A | B | b | |
10 | 10 | 2.2 | 11.8 | 20 | 1.4 |
12 | 12 | 2.2 | 13.2 | 21 | 1.4 |
14 | 14 | 2.2 | 15 | 24 | 1.4 |
18 | 18 | 2.2 | 18 | 27 | 1.4 |
22 | 22 | 2.7 | 21.5 | 31 | 1.8 |
27 | 27 | 3.2 | 26 | 36 | 2 |
Размер раковины | Размер в мм | |||
D | d | d1 | L макс | |
10 | 20 | M10*0.75 | 4.5 | 30 |
12 | 21 | M12*0.75 | 6 | 31 |
14 | 24 | M14*0.75 | 7 | 32 |
18 | 27 | M18*0.75 | 9.2 | 33 |
22 | 31 | M22*0.75 | 11 | 34 |
27 | 36 | M27*0.75 | 13 | 36 |
Размер раковины | 10 | 12 | 14 | 18 |
Контакты | 4 | 7 | 10 | 19 |
Вывод Расположение |
||||
Размер раковины | 22 | 27 | ||
Контакты | 32 | 50 | ||
Вывод Расположение |
Технические характеристики
Размер раковины | Контакты | Максимальный ток на один контакт, A | Итого текущий(A) | Рабочее напряжение (A) |
10 | 4 | 3.7 | 15 | 250 |
12 | 7 | 3.1 | 22 | 250 |
14 | 10 | 3.0 | 30 | 250 |
18 | 19 | 2.1 | 40 | 250 |
22 | 32 | 1.8 | 60 | 250 |
27 | 50 | 1.5 | 75 | 250 |
Connector Type | Receptacle |
---|---|
Contact Type | Male |
Number of Positions | 32 Pin |
Shell Size | 22 |
Contact Material | Copper Alloy Gold/Silver Plating |
Insulating Materials | PPS |
Shell Material | Aluminum Alloy Surface Anodized Treatment, Zinc Alloy Nickel Plating (Industrial Grade) |
Contact Size | Φ1.0 |
Maximum current per contact | 1.8A |
Sum of Currents | 60A |
Rated Voltage | 250V |
Contact Resistance | ≤5MΩ |
Contact Termination | Solder |
Fastening Type | Bayonet connection |
Number of Insertions and Removals | 250 |
Operating Temperature | -60℃ – +85℃ |
