ОНЦ-БС-1(2) Серия Байонет Ультра-малый Разъем Размер Оболочки 14 10 Контактный Мужской Гнездо-ОНЦ-БС-1-10/14-B1-1-B

Байонетные ультрамалые разъемы серии ОНЦ-БС-1(2)

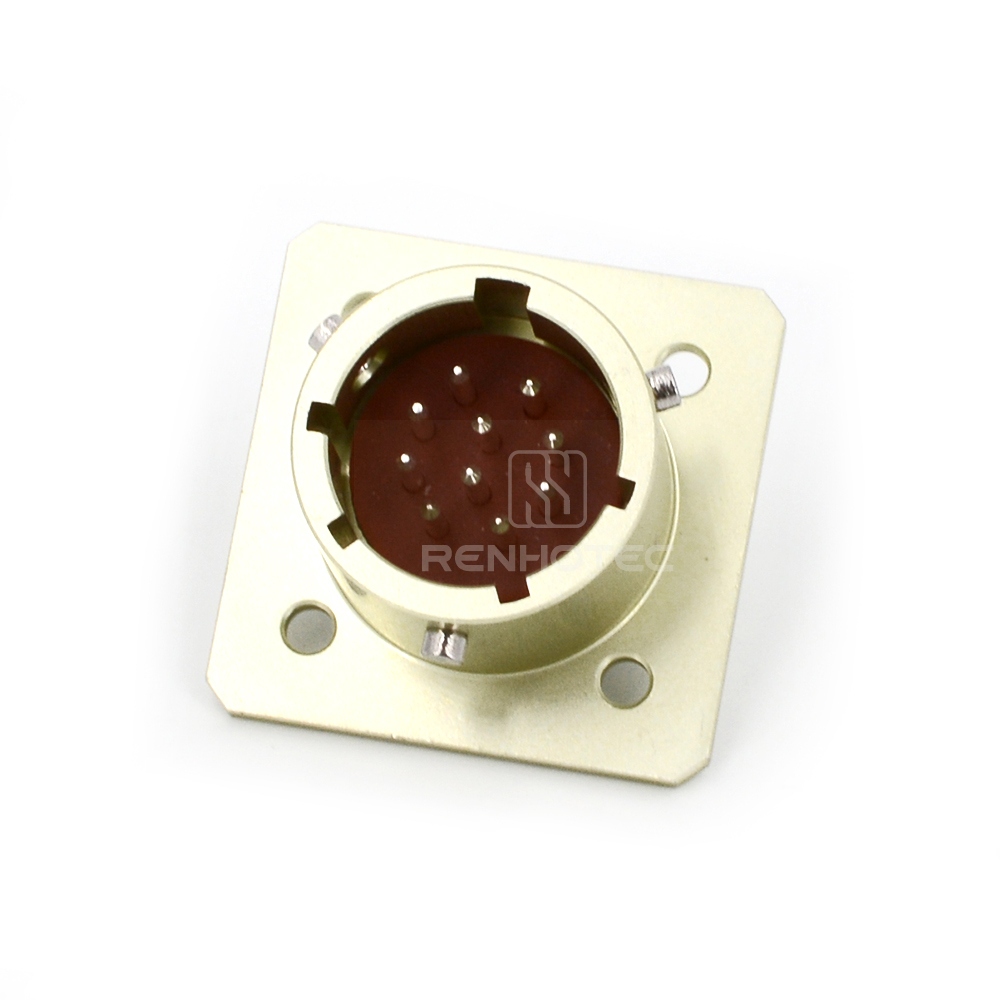

Ультрамалые байонетные разъемы серии ОНЦ-БС-1(2) в основном используют российские технологии производства разъемов. Этот тип разъемов широко используется в цепях постоянного и переменного тока различных электрических, радио- и контрольно-измерительных приборов. Он состоит из вилки и розетки, с многоуровневыми ключевыми позициями для установки. Способ соединения разъема — байонетный. Розетка не имеет хвостового крепления, а вилка имеет прямое пластиковое хвостовое крепление. При этом он может быть согласован и взаимозаменяем с оригинальными деталями российской серии ОНЦ-БС-1(2).

Внешний вид и установочные размеры

Размер раковины	Размер в мм
	D	d	A	B	b
10	10	2.2	11.8	20	1.4
12	12	2.2	13.2	21	1.4
14	14	2.2	15	24	1.4
18	18	2.2	18	27	1.4
22	22	2.7	21.5	31	1.8
27	27	3.2	26	36	2

Размер раковины	Размер в мм
	D	d	d1	L макс
10	20	M10*0.75	4.5	30
12	21	M12*0.75	6	31
14	24	M14*0.75	7	32
18	27	M18*0.75	9.2	33
22	31	M22*0.75	11	34
27	36	M27*0.75	13	36

Размер раковины	10	12	14	18
Контакты	4	7	10	19
Вывод Расположение
Размер раковины	22		27
Контакты	32		50
Вывод Расположение

Технические характеристики
