2PM-24 Серия 19-контактных гнезд для панелей — 2РМТ24Б19Г1В1В

Артикул: 2PM24K19Z2 Категории: , Метка: Datasheet

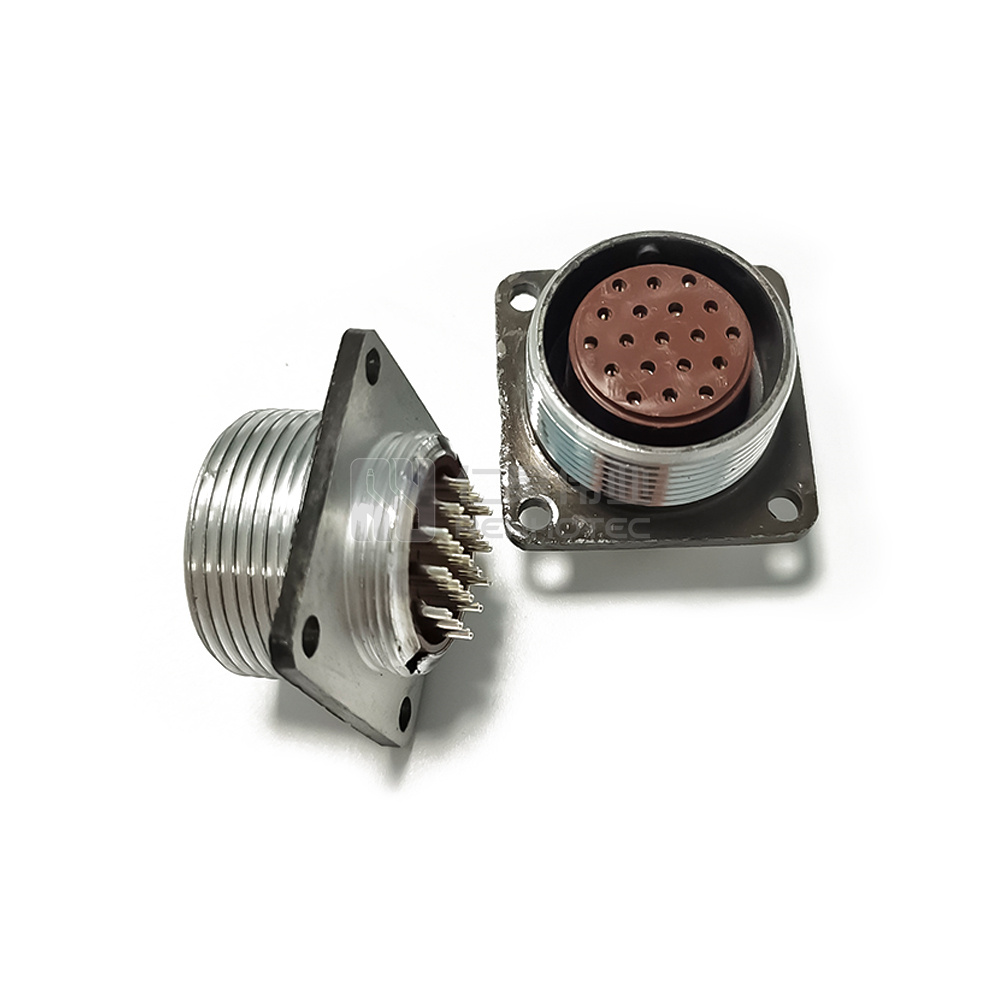

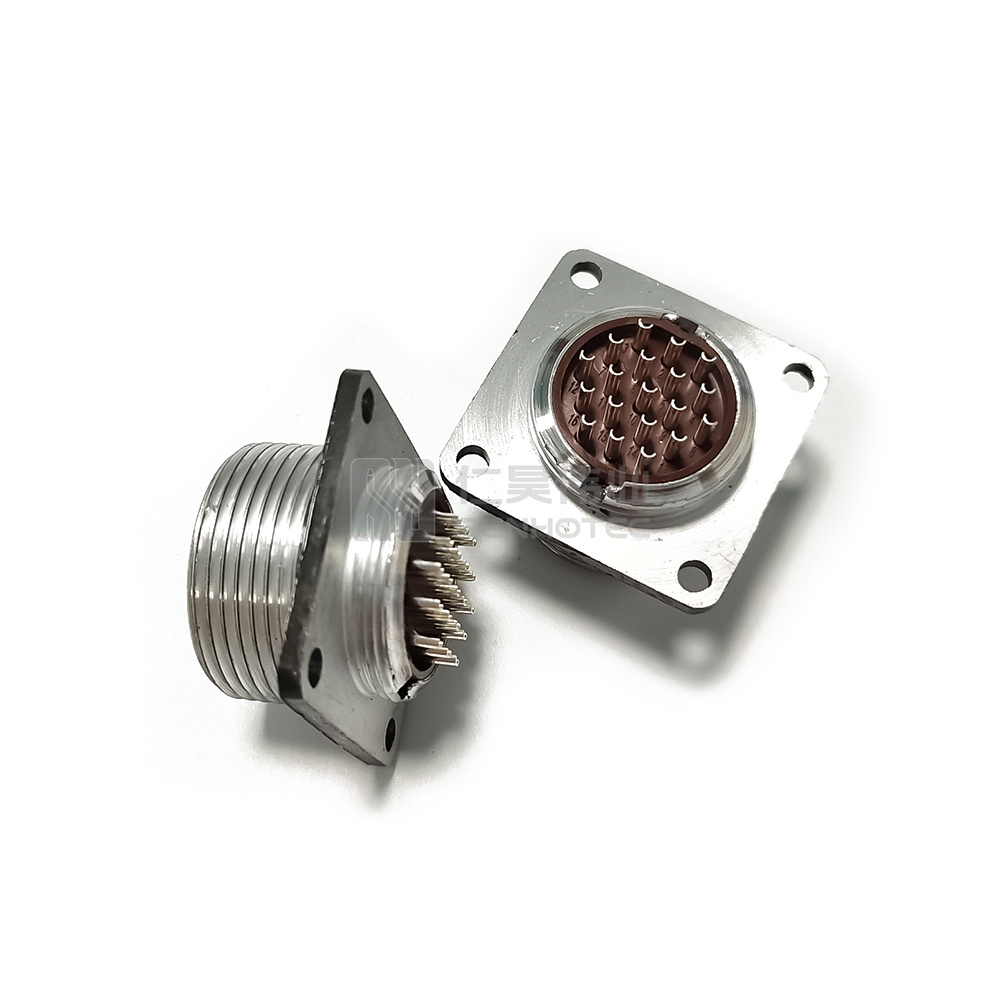

Высококачественная 19-контактная розетка серии 2PM-24 для надежных и эффективных соединений — 2РМТ24Б19Г1В1В.

Получить цитату

О разъемах серии Русский стандарт 2PM

Круглые электрические разъемы серии 2PM в основном используют российскую технологию разъемов. Он широко используется для электрического соединения и передачи сигнала между электрическим оборудованием. Его уникальная структура может компенсировать недостатки многих других подобных разъемов, что делает его более удобным и научным в использовании. Кабельный разъем и панельная розетка имеют резьбовое соединение. Панельная розетка имеет герметичное гнездо (М) и герметичное гнездо (С), выполненное из стеклянного спекания, что позволяет одновременно удовлетворять требованиям использования в специальных средах, таких как вакуум, герметизация и высокая температура. В то же время, он может сочетаться и заменяться с оригинальными деталями российских серий 2РМТ и 2РМДТ.

Как выбрать

2PM14

2PM18

2PM22

2PM24

2PM27

2PM30

Размеры

Размер раковины 14 18 22 24 27 30 33 36 39 42 45
A 17 20 23 26 29 31 32 35 37 40 43
B 24 27 30 33 36 38 40 43 46 49 52
C (LH)Резьба M14*1.0 M18*1.0 M22*1.0 M24*1.0 M27*1.0 M30*1.0 M33*1.0 M38*1.0 M39*1.0 M42*1.0 M45*1.0
D (RH)Резьба M16*1.0 M20*1.0 M24*1.0 M27*1.5 M30*1.5 M33*1.5 M36*1.5 M39*1.5 M39*1.5 M45*1.5 M48*1.5


Для разъемов с контактами ø1,0 и ø1,5 мм размер L=26,00 макс. Для разъемов с контактами ø2,0 и ø3 мм размер L=28,00 макс.

Размер раковины 14 18 22 24 27 30 33 36 39 42 45
A Макс 22 25 29 32 35 39 42 45 48 51 54
B (мин.) Диаметр кабельного ввода 6.5 10.50 14.50 16.50 18.50 20.50 23.00 23.00 24.50 30.50 30.50
C (RH)Резьба M16*1.0 M20*1.0 M24*1.0 M27*1.5 M30*1.5 M33*1.5 M36*1.5 M39*1.5 M39*1.5 M45*1.5 M48*1.5
L Макс 53.50 53.50 56 62.50 62.50 62.50 57.50 67.50 67.50 67.50 67.50
H Макс 37.5 41 47.5 50 53.5 57.5 50.5 63.5 56.5 69.5 72.5


Размер раковины 14 18 22 24 27 30 33 36 39 42 45
A Макс 22 25 29 32 35 39 47 45 48 51 54
B (мин.) Диаметр кабельного ввода 6.5 10.50 14.50 16.50 18.50 20.50 23.00 23.00 24.50 30.50 30.50
C (RH)Резьба M16*1.0 M20*1.0 M24*1.0 M27*1.5 M30*1.5 M33*1.5 M36*1.5 M39*1.5 M39*1.5 M45*1.5 M48*1.5
L Макс 51.5 58 62 64 67 71 71 71 74 81 88
H Макс 37.5 41 47.5 50 53.5 57.5 50.5 63.5 56.5 69.5 72.5
