Номер детали :
M16A-2PM-AS-S001 | Мужские полевые разъемы M16 на 2 контакта с винтовым клеммником и металлическим корпусом PG |

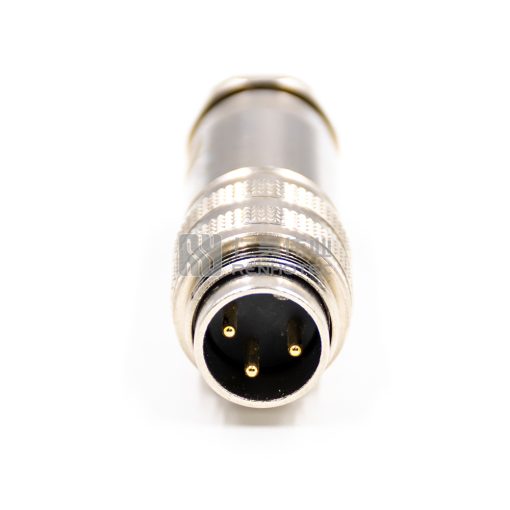

M16A-3PM-AS-S001 | Мужские полевые разъемы M16 на 3 контакта с винтовым клеммником и металлическим корпусом PG |

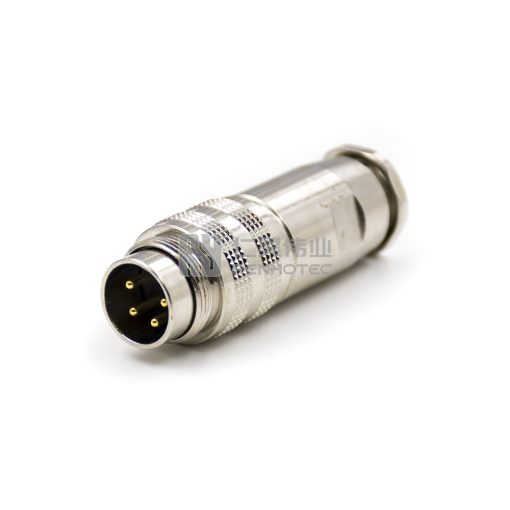

M16A-4PM-AS-S001 | Мужские полевые разъемы M16 на 4 контакта с винтовым клеммником и металлическим корпусом PG |
M16A-5PM-AS-S001 | Мужские полевые разъемы M16 на 5 контакта с винтовым клеммником и металлическим корпусом PG |
M16A-6PM-AS-S001 | Мужские полевые разъемы M16 на 6 контакта с винтовым клеммником и металлическим корпусом PG |
M16A-7PM-AS-S001 | Мужские полевые разъемы M16 на 7 контакта с винтовым клеммником и металлическим корпусом PG |
M16A-8PM-AS-S001 | Мужские полевые разъемы M16 на 8 контакта с винтовым клеммником и металлическим корпусом PG |
M16A-12PM-AS-S001 | Мужские полевые разъемы M16 на 12 контакта с винтовым клеммником и металлическим корпусом PG |
M16A-14PM-AS-S001 | Мужские полевые разъемы M16 на 14 контакта с винтовым клеммником и металлическим корпусом PG |
M16A-15PM-AS-S001 | Мужские полевые разъемы M16 на 15 контакта с винтовым клеммником и металлическим корпусом PG |
M16A-19PM-AS-S001 | Мужские полевые разъемы M16 на 19 контакта с винтовым клеммником и металлическим корпусом PG |
M16A-24PM-AS-S001 | Мужские полевые разъемы M16 на 24 контакта с винтовым клеммником и металлическим корпусом PG |
Разъемы M16 — это стандартизированный тип промышленных разъемов, получивший свое название благодаря диаметру резьбы между вилкой и розеткой — 16 мм. Они широко используются в промышленных, механических, электронных и автомобильных приложениях для обеспечения надежных электрических соединений и отличаются долговечностью, водонепроницаемостью, пыле- и виброустойчивостью для широкого спектра жестких условий эксплуатации. Разъемы M16 доступны в широком диапазоне конфигураций и характеристик и могут быть выбраны в соответствии с различными потребностями.

Электрические параметры разъема M16
Булавки | Общее кодирование | А-код | Номинальный ток | Номинальное напряжение | Размер проводника | ||
A/C | D/C | AWG | mm² | ||||
2 | ![]() |
7A | 250V | 32V | 20 | 0.75 | |
3 | ![]() |
7A | 250V | 32V | 20 | 0.75 | |
4 | ![]() |
6A | 250V | 32V | 20 | 0.75 | |
5 | ![]() |
![]() |
6A | 250V | 125V | 20 | 0.75 |
6 | ![]() |
5A | 250V | 32V | 20 | 0.75 | |
7 | ![]() |
![]() |
5A | 125V | 32V | 20 | 0.75 |
8 | ![]() |
5A | 60V | 32V | 20 | 0.75 | |
12 | ![]() |
3A | 60V | 32V | 24 | 0.25 | |
14 | ![]() |
![]() |
3A | 60V | 32V | 24 | 0.25 |
16 | ![]() |
3A | 60V | 32V | 24 | 0.25 | |
19 | ![]() |
3A | 60V | 32V | 24 | 0.25 | |
24 | ![]() |
1A | 60V | 32V | 26 | 0.14 |
Установка разъемов для панельного монтажа M16

Застегивается спереди

Застегивается сзади

Фланец
Типы полевых разъемов M16

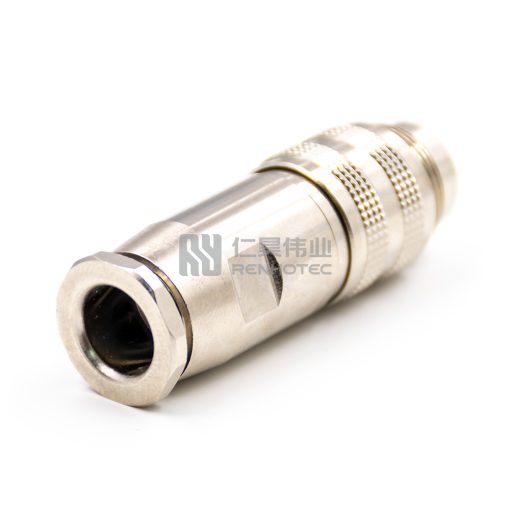

Прямой металлический PG

Прямой пластиковый PG

Прямой угол
Приложения
Разъемы M16 находят широкое применение в различных областях, включая промышленную автоматизацию, машины и оборудование, робототехнику, управление технологическими процессами, подключение датчиков и исполнительных механизмов.
