Номер детали :

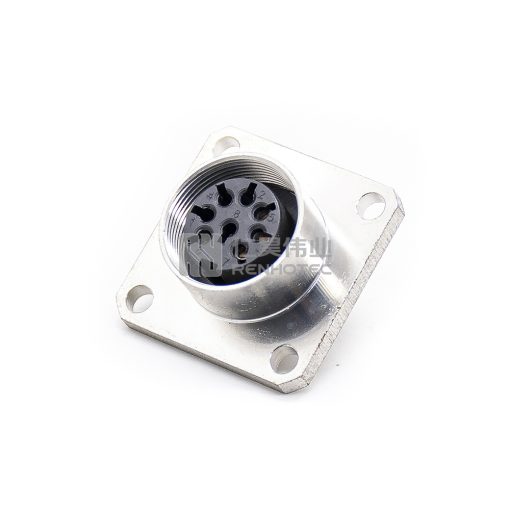

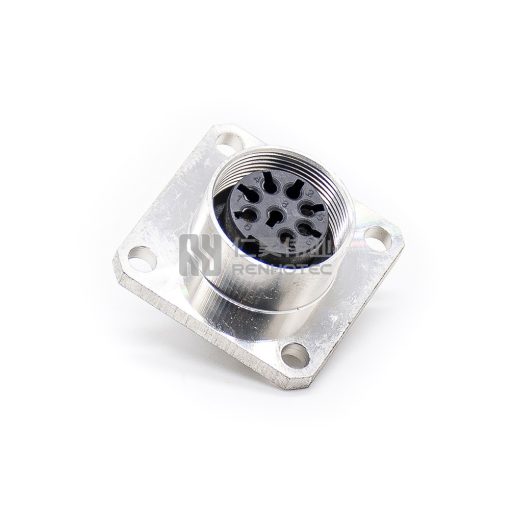

| M16A-2SF-DN-H001 | Женский разъем M16 на 2 контакта с фланцем, пайка в чашку |
| M16A-3SF-DN-H001 | Женский разъем M16 на 3 контакта с фланцем, пайка в чашку |
| M16A-4SF-DN-H001 | Женский разъем M16 на 4 контакта с фланцем, пайка в чашку |
| M16A-5SF-DN-H001 | Женский разъем M16 на 5 контакта с фланцем, пайка в чашку |
| M16A-6SF-DN-H001 | Женский разъем M16 на 6 контакта с фланцем, пайка в чашку |
| M16A-7SF-DN-H001 | Женский разъем M16 на 7 контакта с фланцем, пайка в чашку |
| M16A-8SF-DN-H001 | Женский разъем M16 на 8 контакта с фланцем, пайка в чашку |
| M16A-12SF-DN-H001 | Женский разъем M16 на 12 контакта с фланцем, пайка в чашку |
| M16A-14SF-DN-H001 | Женский разъем M16 на 14 контакта с фланцем, пайка в чашку |
| M16A-16SF-DN-H001 | Женский разъем M16 на 16 контакта с фланцем, пайка в чашку |
| M16A-19SF-DN-H001 | Женский разъем M16 на 19 контакта с фланцем, пайка в чашку |
| M16A-24SF-DN-H001 | Женский разъем M16 на 24 контакта с фланцем, пайка в чашку |
Разъемы M16 — это стандартизированный тип промышленных разъемов, получивший свое название благодаря диаметру резьбы между вилкой и розеткой — 16 мм. Они широко используются в промышленных, механических, электронных и автомобильных приложениях для обеспечения надежных электрических соединений и отличаются долговечностью, водонепроницаемостью, пыле- и виброустойчивостью для широкого спектра жестких условий эксплуатации. Разъемы M16 доступны в широком диапазоне конфигураций и характеристик и могут быть выбраны в соответствии с различными потребностями.
Электрические параметры разъема M16
| Булавки | Общее кодирование | А-код | Номинальный ток | Номинальное напряжение | Размер проводника | ||
| A/C | D/C | AWG | mm² | ||||
| 2 |  |
7A | 250V | 32V | 20 | 0.75 | |
| 3 |  |
7A | 250V | 32V | 20 | 0.75 | |
| 4 |  |
6A | 250V | 32V | 20 | 0.75 | |
| 5 |  |
 |
6A | 250V | 125V | 20 | 0.75 |
| 6 |  |
5A | 250V | 32V | 20 | 0.75 | |
| 7 |  |
 |
5A | 125V | 32V | 20 | 0.75 |
| 8 |  |
5A | 60V | 32V | 20 | 0.75 | |
| 12 |  |
3A | 60V | 32V | 24 | 0.25 | |
| 14 |  |
 |
3A | 60V | 32V | 24 | 0.25 |
| 16 |  |
3A | 60V | 32V | 24 | 0.25 | |
| 19 |  |
3A | 60V | 32V | 24 | 0.25 | |
| 24 |  |
1A | 60V | 32V | 26 | 0.14 | |
Установка разъемов для панельного монтажа M16
Застегивается спереди
Застегивается сзади
Фланец
Типы полевых разъемов M16
Прямой металлический PG
Прямой пластиковый PG
Прямой угол
Приложения
Разъемы M16 находят широкое применение в различных областях, включая промышленную автоматизацию, машины и оборудование, робототехнику, управление технологическими процессами, подключение датчиков и исполнительных механизмов.
