Разъем M23 — это круглый разъем, широко используемый в системах промышленной автоматизации и управления. Он имеет диаметр 23 мм и предназначен для обеспечения надежного и безопасного электрического соединения в жестких условиях эксплуатации.Разъем M23 имеет металлический корпус и резьбовой соединительный механизм для обеспечения механической защиты и экранирования. Он может иметь различное количество металлических контактов, часто покрытых золотом для обеспечения хорошей электропроводности и коррозионной стойкости.Разъем M23 имеет высокие номинальные значения напряжения и тока для напряжений в сотни вольт и токов в амперы. Как правило, они имеют высокие классы защиты IP, такие как IP67 и IP68, для наружной или влажной среды.
Электрические параметры разъема M23
| Булавки | P-код | Номинальный ток | Номинальное напряжение | Размер проводника | E-код | ||
| A/C | D/C | AWG | mm² | ||||
| 6 |  |
20A | 300V | 300V | 14 | 2.5 |  |
| 7 |  |
20A | 300V | 300V | 14 | 2.5 |  |
| 9 |  |
8A | 150V | 150V | 16 | 1.5 |  |
| 8+1 |  |
8/20A | 300V | 150V | 16/14 | 1.5/2.5 |  |
| 12 |  |
8A | 150V | 150V | 18 | 1 |  |
| 17 |  |
8A | 150V | 150V | 18 | 1 |  |
Типы разъемов для монтажа на панель
Застегивается спереди
Застегивается сзади

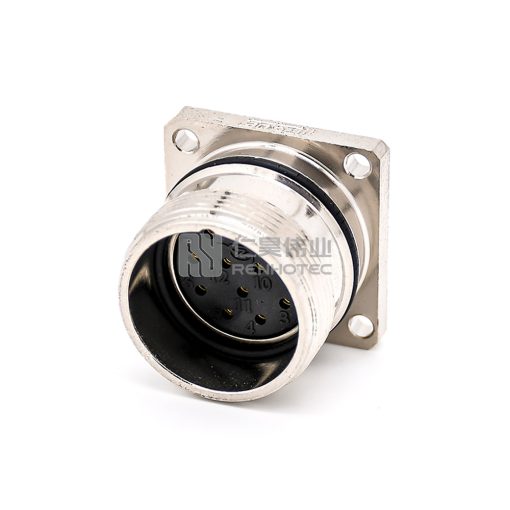

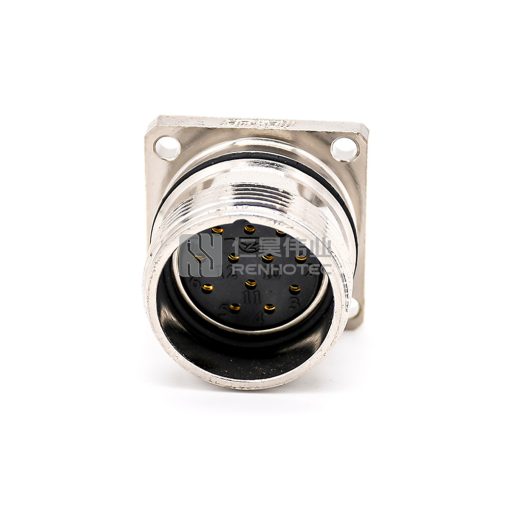

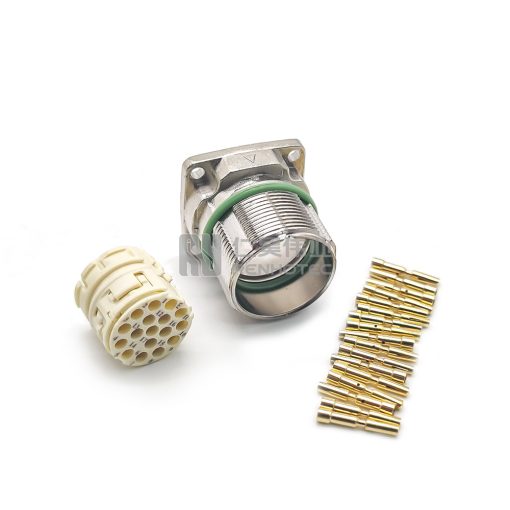

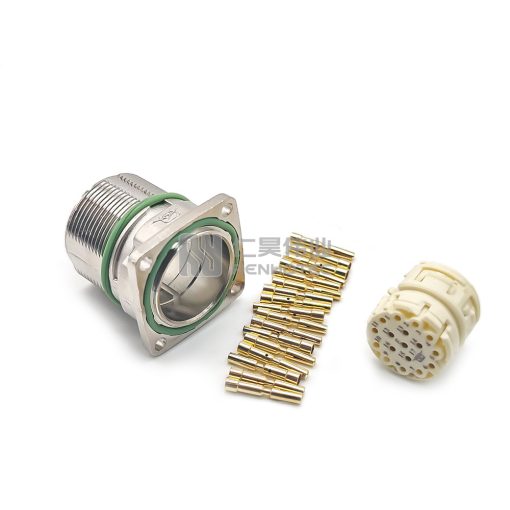

Фланец
Прямой угол
Стыковочное гнездо
Розетка
Типы соединителей с возможностью подключения на месте M23
Прямой
Прямой угол
Стыковочный штекер
Вилка питания
Приложения
Разъемы M23 находят широкое применение в различных областях, включая промышленную автоматизацию, машины и оборудование, робототехнику, управление технологическими процессами, подключение датчиков и исполнительных механизмов.
