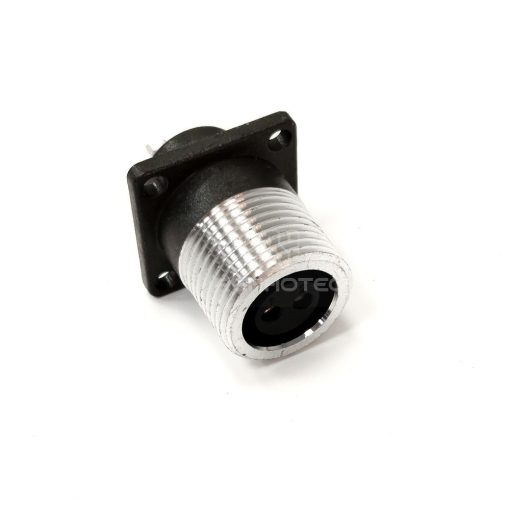

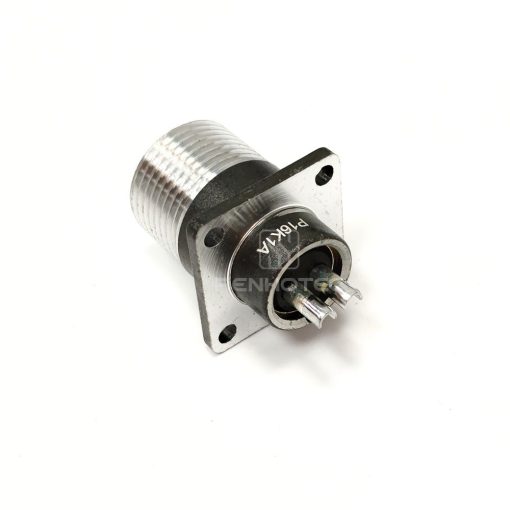

Круглый коннектор с российским стандартом типа P
Круглый соединитель типа ШР соответствует стандарту SJ/T10496-94 и включает 8 разновидностей с винтовой резьбой P16 и P60. Он предлагает более 1800 спецификаций, включая прямые, угловые, экранированные, неэкранированные, герметичные и негерметичные версии.
Диаметры контактов — Φ1,5, Φ2,5, Φ3,5 и Φ5,5 мм, с возможностью золотого или серебряного покрытия. Их можно подбирать и менять местами с оригинальными деталями российской серии ШР.
Технические параметры
| Коннектор: | Круглый коннектор серии P | ||||||||
| Размер раковины: | 16,20,28,32,40,48,55 | ||||||||
| Контакты: | 2,3,4,5,6,7,8,9,10,12,14,15,16,20,26,30,35 | ||||||||
| Метод соединения: | Резьбовое соединение | ||||||||
| Способ подключения: | Пайка | ||||||||
| Покрытие контактов: | Серебро | ||||||||
| Изолятор: | PBT или бакелит | ||||||||
| Корпус: | Алюминиевый сплав Обработка поверхности анодированием | ||||||||
| Относительная влажность: | Она может достигать 95% при 40°C | ||||||||
| Температура окружающей среды: | -55°C~+70°C | ||||||||
| Вибрация: | 10 ˜ 200 Гц, 95 м/² | ||||||||
| Сопротивление изоляции: | Нормальная температура≥ 500 мΩ; влажная жара≥ 2 мΩ | ||||||||
| Продолжительность жизни: | 500 циклов | ||||||||
