Разъем 7/8″ является одним из типов промышленных силовых разъемов, которые часто используются в промышленных приложениях для передачи и подключения электроэнергии. Число «7/8» в его названии обозначает диаметр разъема, обычно 7/8 дюйма. Этот тип разъема обычно используется для передачи больших токов и подключения устройств с высоким потреблением мощности, обладая высокой пропускной способностью и эффективностью работы.

Электрические параметры разъема 7/8»
Булавки | Мужчина | Номинальный ток | Номинальное напряжение | Размер проводника | Female | ||
A/C | D/C | AWG | mm² | ||||
3 | ![]() |
13A | 300V | 300V | 18 | 1 | ![]() |
4 | ![]() |
9A | 300V | 300V | 18 | 1 | ![]() |
5 | ![]() |
9A | 300V | 300V | 20 | 0.5 | ![]() |
6 | ![]() |
9A | 300V | 300V | 20 | 0.5 | ![]() |
Разъемы для панельного монтажа 7/8»

Мужская спинка застегивается

Женская спинка застегивается

Мужская застежка спереди

Женская застежка спереди
Полевой разъем 7/8″

Мужская прямая

Женская прямая

Мужской прямой угол

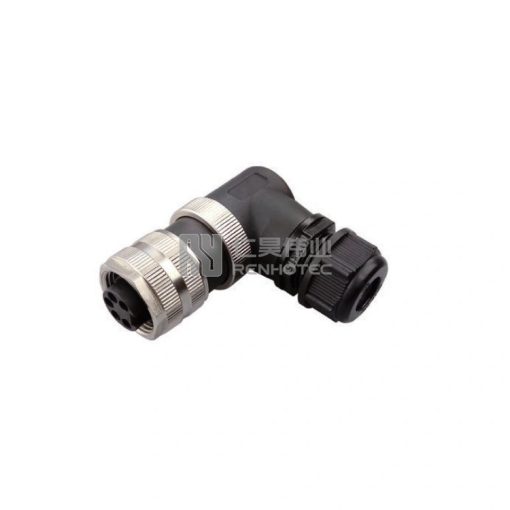

Женский прямой угол
Приложения
Разъемы 7/8″ имеют широкий спектр применения в различных областях, включая промышленную автоматизацию, машиностроение и оборудование, робототехнику, процессный контроль, а также подключения датчиков и актуаторов.
