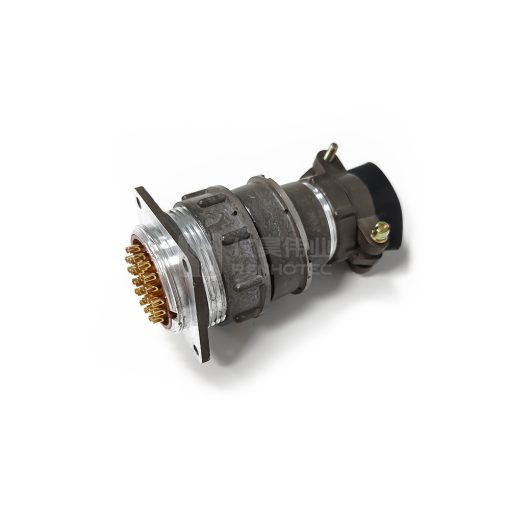

2PM-33 серия 32-контактный мужской прямой кабельный штекер неэкранированный с позолоченным контактом - 2РМДТ33КПН32Ш1А1В

2PM-33 серия 32-контактный мужской прямой кабельный штекер неэкранированный с позолоченным контактом - 2РМДТ33КПН32Ш1А1В — изображение 2

2PM-33 серия 32-контактный мужской прямой кабельный штекер неэкранированный с позолоченным контактом — 2РМДТ33КПН32Ш1А1В

Мужской прямой кабельный штекер с позолоченными контактами, подходит для 32-контактных приложений — 2РМДТ33КПН32Ш1А1В. Шнур со штекером для 32 контактов

Получить цитату Talk To Us

О разъемах серии Русский стандарт 2PM

Круглые электрические разъемы серии 2PM в основном используют российскую технологию разъемов. Он широко используется для электрического соединения и передачи сигнала между электрическим оборудованием. Его уникальная структура может компенсировать недостатки многих других подобных разъемов, что делает его более удобным и научным в использовании. Кабельный разъем и панельная розетка имеют резьбовое соединение. Панельная розетка имеет герметичное гнездо (М) и герметичное гнездо (С), выполненное из стеклянного спекания, что позволяет одновременно удовлетворять требованиям использования в специальных средах, таких как вакуум, герметизация и высокая температура. В то же время, он может сочетаться и заменяться с оригинальными деталями российских серий 2РМТ и 2РМДТ.

Как выбрать

2PM14

2PM18

2PM22

2PM24

2PM27

2PM30

Размеры

Размер раковины	14	18	22	24	27	30	33	36	39	42	45
A	17	20	23	26	29	31	32	35	37	40	43
B	24	27	30	33	36	38	40	43	46	49	52
C (LH)Резьба	M14*1.0	M18*1.0	M22*1.0	M24*1.0	M27*1.0	M30*1.0	M33*1.0	M38*1.0	M39*1.0	M42*1.0	M45*1.0
D (RH)Резьба	M16*1.0	M20*1.0	M24*1.0	M27*1.5	M30*1.5	M33*1.5	M36*1.5	M39*1.5	M39*1.5	M45*1.5	M48*1.5

Для разъемов с контактами ø1,0 и ø1,5 мм размер L=26,00 макс.

Для разъемов с контактами ø2,0 и ø3 мм размер L=28,00 макс.

Размер раковины	14	18	22	24	27	30	33	36	39	42	45
A Макс	22	25	29	32	35	39	42	45	48	51	54
B (мин.) Диаметр кабельного ввода	6.5	10.50	14.50	16.50	18.50	20.50	23.00	23.00	24.50	30.50	30.50
C (RH)Резьба	M16*1.0	M20*1.0	M24*1.0	M27*1.5	M30*1.5	M33*1.5	M36*1.5	M39*1.5	M39*1.5	M45*1.5	M48*1.5
L Макс	53.50	53.50	56	62.50	62.50	62.50	57.50	67.50	67.50	67.50	67.50
H Макс	37.5	41	47.5	50	53.5	57.5	50.5	63.5	56.5	69.5	72.5

Размер раковины	14	18	22	24	27	30	33	36	39	42	45
A Макс	22	25	29	32	35	39	47	45	48	51	54
B (мин.) Диаметр кабельного ввода	6.5	10.50	14.50	16.50	18.50	20.50	23.00	23.00	24.50	30.50	30.50
C (RH)Резьба	M16*1.0	M20*1.0	M24*1.0	M27*1.5	M30*1.5	M33*1.5	M36*1.5	M39*1.5	M39*1.5	M45*1.5	M48*1.5
L Макс	51.5	58	62	64	67	71	71	71	74	81	88
H Макс	37.5	41	47.5	50	53.5	57.5	50.5	63.5	56.5	69.5	72.5

Connector Type	Plug
Shell Size	2PM 33
Orientation
Number of Positions	32 Pin
Combination No.	5
Contact Size	Φ1.5
Shell Material	Aluminum Alloy (die-cast aluminum, surface oxidation treatment)
Contact Finish	Silver/Gold
Fastening Type
Rated Current	10A
Rated Voltage	≤700V (AC)
Operating Temperature	-60℃ — +200℃
Insulation Resistance	Normal ≥1000MΩ Moistheat ≥20MΩ
Contact Resistance	0.8-5MΩ

Что такое разъём 2PM?

Разъёмы серии 2PM— это китайская версия, совместимая с российскими стандартами 2РМ и 2РМТ. Они полностью взаимозаменяемы с оригинальными изделиями и могут устанавливаться без изменения конструктива или схем подключения. Применяются в промышленности, энергетике, ВПК и системах с жёсткими требованиями к надёжности.

Сколько стоит 4-контактный разъём 2PM? Можно ли получить образцы? Сколько ждать?

Цена:
Стоимость 4-контактного разъёма 2PM14К4Ш/Г (аналог 2РМТ14Б4Ш1В1В) — от11 до 15 RMB в зависимости от объёма заказа.
Для крупных партий - индивидуальные условия.

Образцы:
Да, предоставляем бесплатные образцы перед заключением договора.
Срок изготовления:7–10 дней после подтверждения запроса.
Срок поставки серийного заказа:14–21 день после оплаты (в зависимости от сложности и объёма).

Могу ли я получить коммерческое предложение на разъём 2РМДТ36Б20Ш6В1В?

Да, мы изготавливаем все типы разъёмов серии 2PM по вашему запросу, включая 2РМДТ36Б20Ш6В1В.
Просто сообщите требуемое количество - и мы направим вам официальное КП с ценой, сроками и условиями поставки в течение24 часов.

Из каких материалов изготовлены разъёмы 2PM?

Корпус: алюминиевый сплав, анодированная обработка поверхности (стойкость к коррозии)
Контакты: медные, с покрытием серебром или золотом (в зависимости от модификации)
Изолятор: бакелит или PBT (полибутилентерефталат) - термостойкий диэлектрик

Какой температурный диапазон у разъёмов 2PM?

Рабочая температура: от –60 °C до +200 °C
Подходит для эксплуатации в экстремальных условиях - включая вакуум, высокие температуры и агрессивные среды.

Есть ли в наличии разъёмы 2PM33?

Конечно, у нас есть все модели серии 2PM, 2PM33 - наша самая продаваемая модель.
Сообщите нужный артикул и количество - проверим остатки на складе в Китае и организуем поставку.

Какие способы оплаты вы принимаете?

Для заказчиков из России и СНГ доступны следующие варианты:
- банковский перевод (T/T) - основной способ для оптовых заказов
- оплата через агента в Китае - если у вас есть представитель, он может оплатить напрямую
- заказ чере дистрибутора в России – мы предоставим Вам контакты дистрибутора для размещения заказа
- альтернативные способы- обсуждаются индивидуально

В чём разница между экранированным и неэкранированным исполнением 2PM?

Разница заключается в конструкции кабельного ввода:
Неэкранированный (КПН)- используется с кабелями без оплётки, применяется в условиях, где не требуется защита от помех.
Экранированный (КПЭ)- с металлическим корпусом, обеспечивающим электрическое соединение экрана кабеля с корпусом разъёма. Обеспечивает электромагнитную совместимость (ЭМС)и применяется в промышленных и военных системах.

Визуальные отличия показаны фото ниже и в каталоге.

2PM Series Catalog - RenhotecDownload

2РМД

Тип разъема – низкочастотный цилиндрический негерметичный соединитель

Условный размер корпуса вилки (розетки): 18, 24, 27, 30, 33, 36, 39, 42, 45

Вид корпуса: Б - блочный (приборный), К - кабельный

Форма кожуха (вид патрубка): П – прямая, У – угловая

Вид гайки патрубка: Н – для неэкранированного кабеля, Э – для экранированного кабеля

Количество контактов: 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50

Вид соединителя: Ш – вилка (штырь), Г – розетка (гнездо)

Сочетание контактов по их диаметрам: 5 – 1,5 мм, 6 – 1,5 мм, 3 мм, 7 – 1,5 мм, 2 мм, 3 мм, 8 – 1,5 мм, 2 мм, 9 – 3 мм

Вид покрытия контактов: А – золото, В – серебро

Теплостойкость: 1– 100°С, 2 – 200°С

Л – левая розетка (только для соединителя с проходными вилками), Б – корпус блочный (приборный) без левой резьбы
