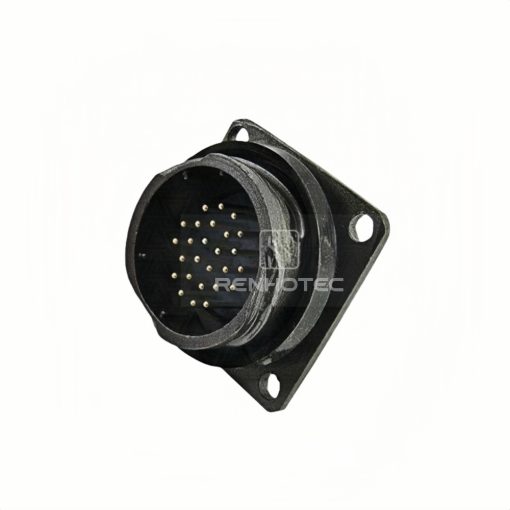

Байонетные водонепроницаемые круглые соединители серии FQ
Водонепроницаемые круглые соединители серии FQ изготовлены в соответствии со стандартом DZ4Q/RE008-84. Они представляют собой улучшенную версию серии Q, отличающуюся повышенными водонепроницаемыми характеристиками. Продукт отличается усовершенствованной конструкцией, высокой надежностью, компактными размерами, легким весом и отличной герметичностью.
В гнездовых контактах вместо традиционной проволочной пружины используется высоконадежная упругая конструкция типа «беличья клетка», обеспечивающая низкое контактное сопротивление, сильную вибро- и ударопрочность, а также превосходную герметичность. Байонетный механизм быстрого соединения обеспечивает простоту эксплуатации, благодаря чему эти разъемы широко используются для электрических соединений в различных типах оборудования.
Технические параметры
| Коннектор: | Круглый разъем серии FQ | ||||||||
| Размер раковины: | 14.18.24.30 | ||||||||
| Контакты: | 2 3 4 5 6 7 9 12 19 20 26 32 42 55 Штырь | ||||||||
| Способ соединения: | Байонетное соединение | ||||||||
| Способ подключения: | Пайка | ||||||||
| Материал контактов: | Медь с золотым покрытием | ||||||||
| Изолятор: | PBT | ||||||||
| Материал корпуса: | Алюминиевый сплав Обработка поверхности анодированием | ||||||||
| Температура окружающей среды: | -55°C~+100°C | ||||||||
| Относительная влажность: | При температуре 40°C она может достигать 98±3%. | ||||||||
| Атмосферный: | 1 кпа | ||||||||
| Вибрация: | 10 ~ 200 Гц, 150M/S² | ||||||||
| Рейтинг IP: | IP67 | ||||||||
| Продолжительность жизни: | 500 циклов | ||||||||
Внешние размеры
Количество и расположение контактов
