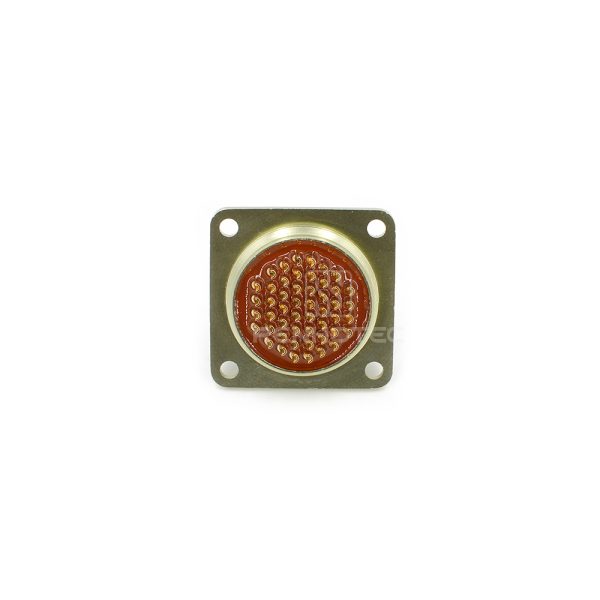

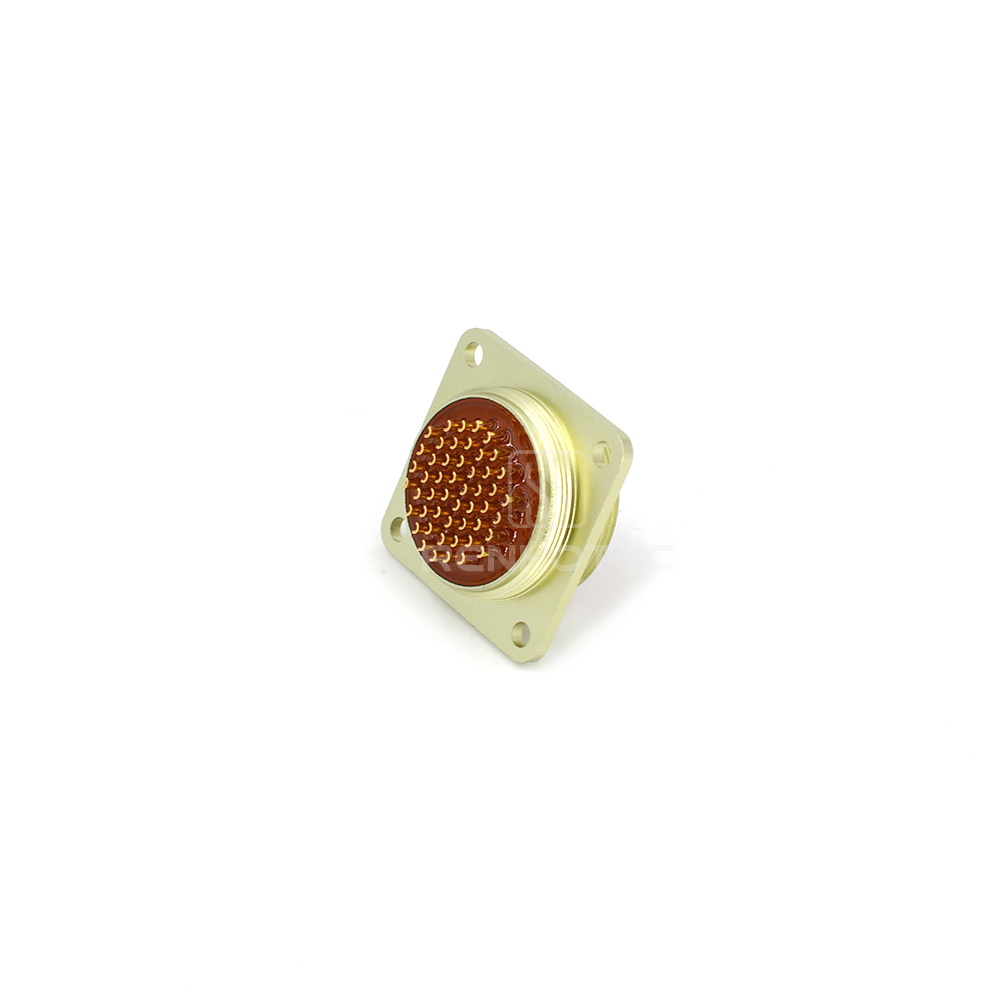

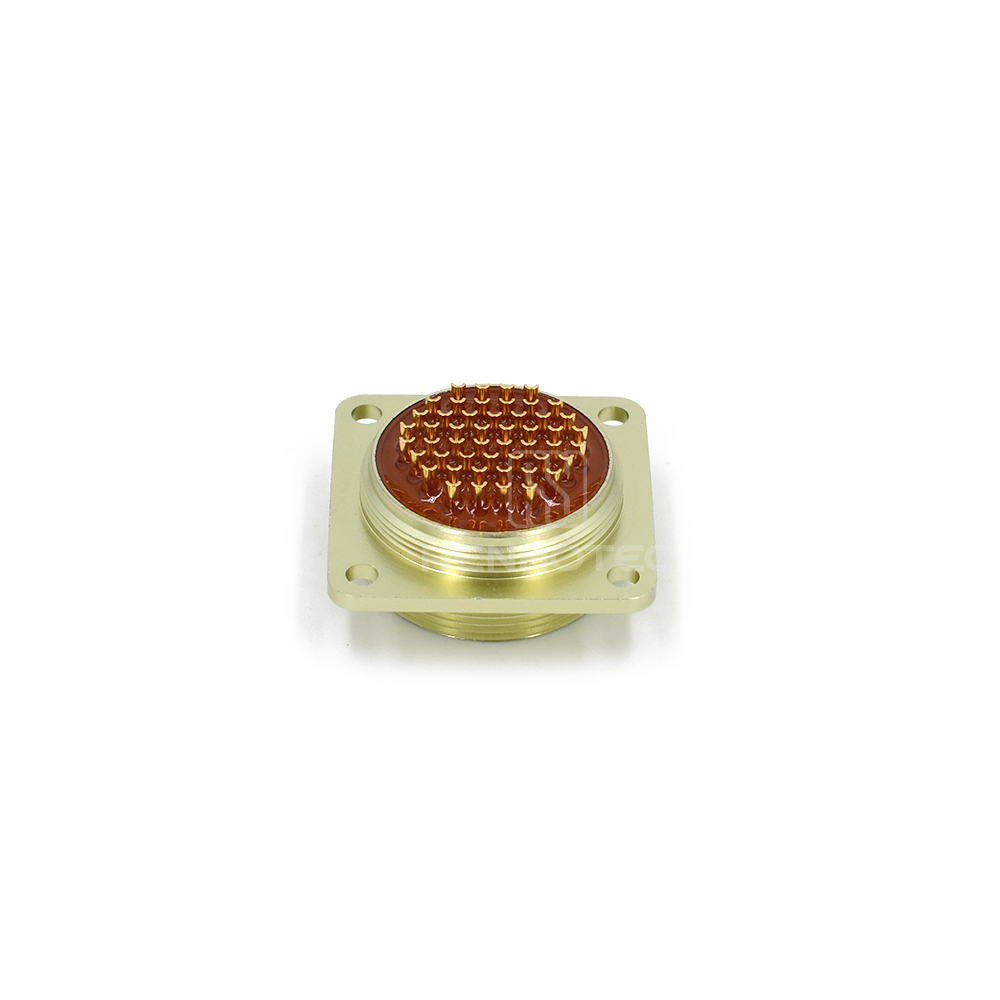

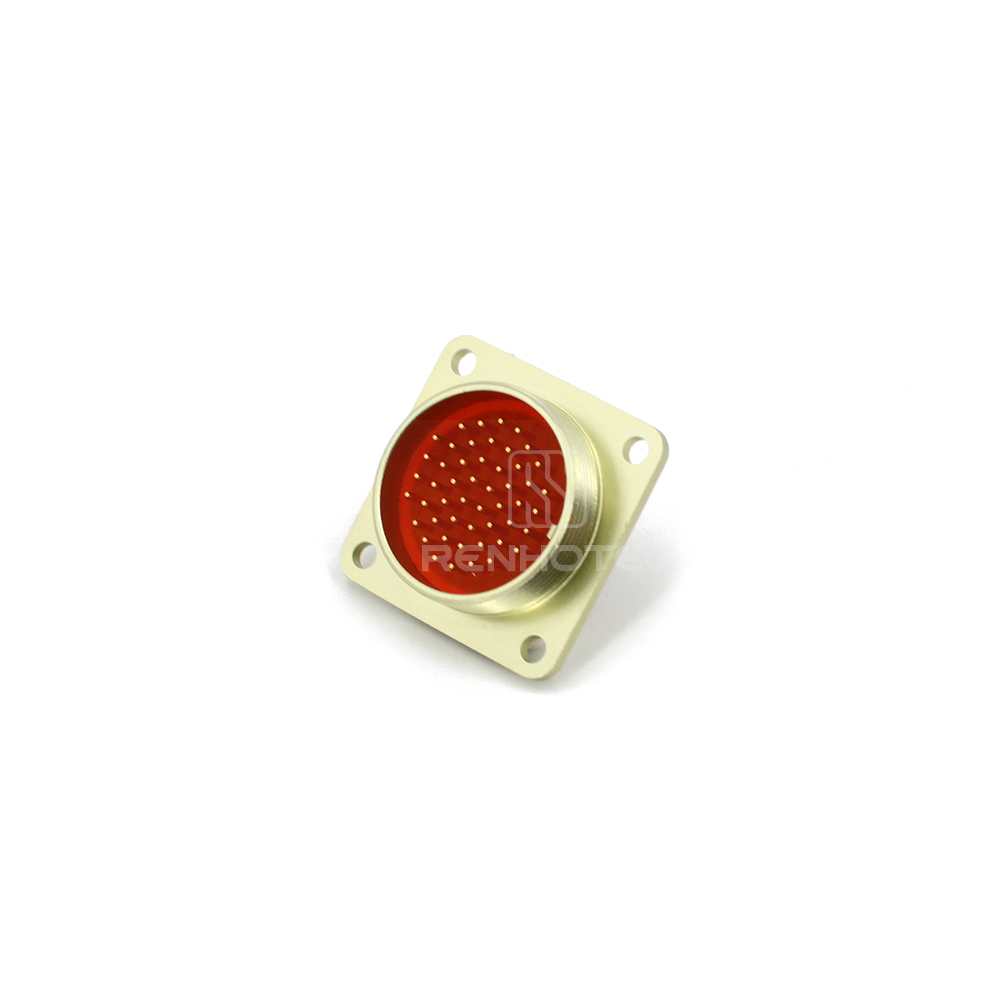

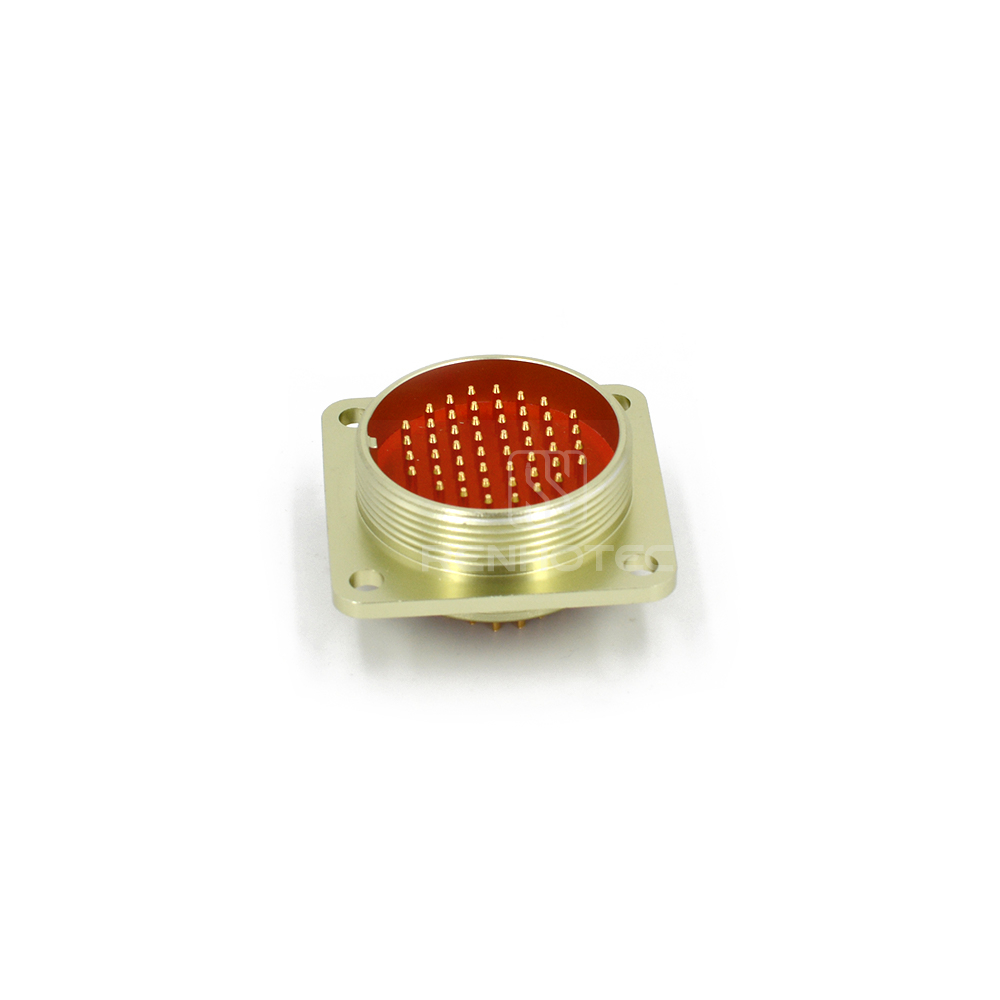

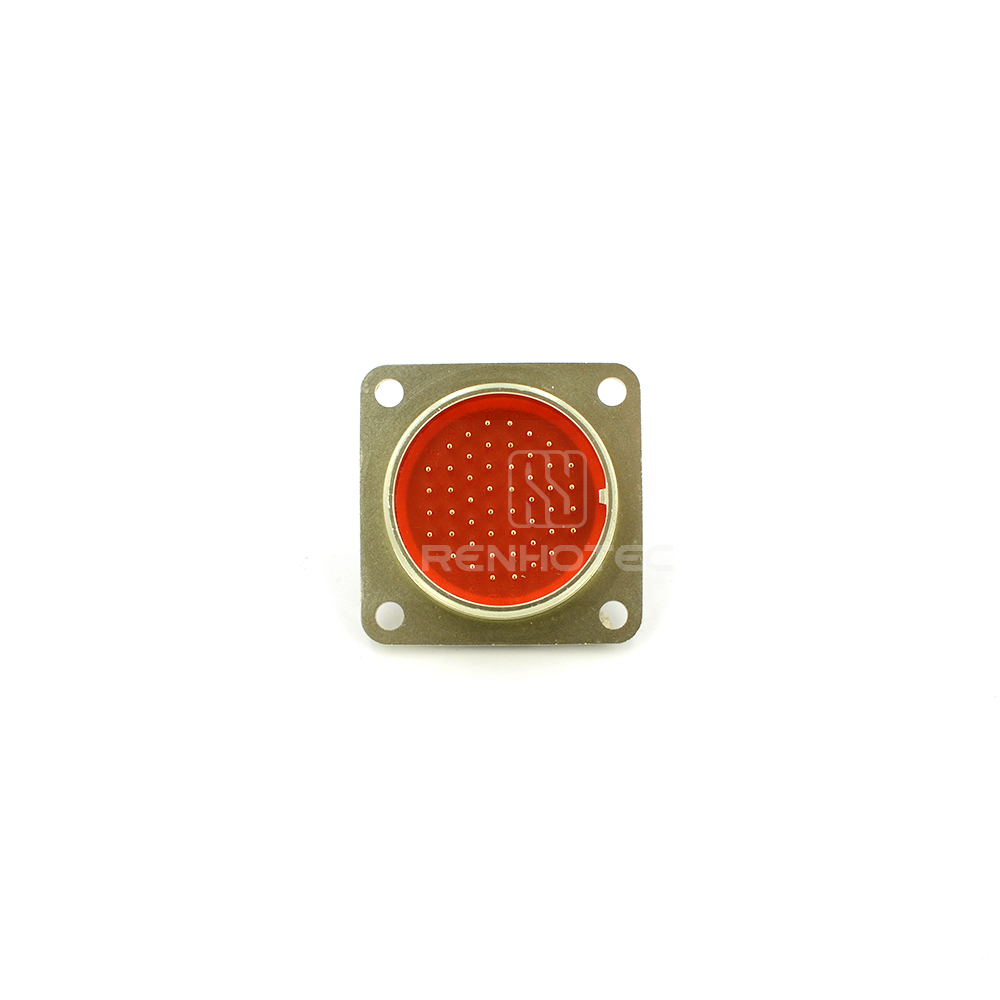

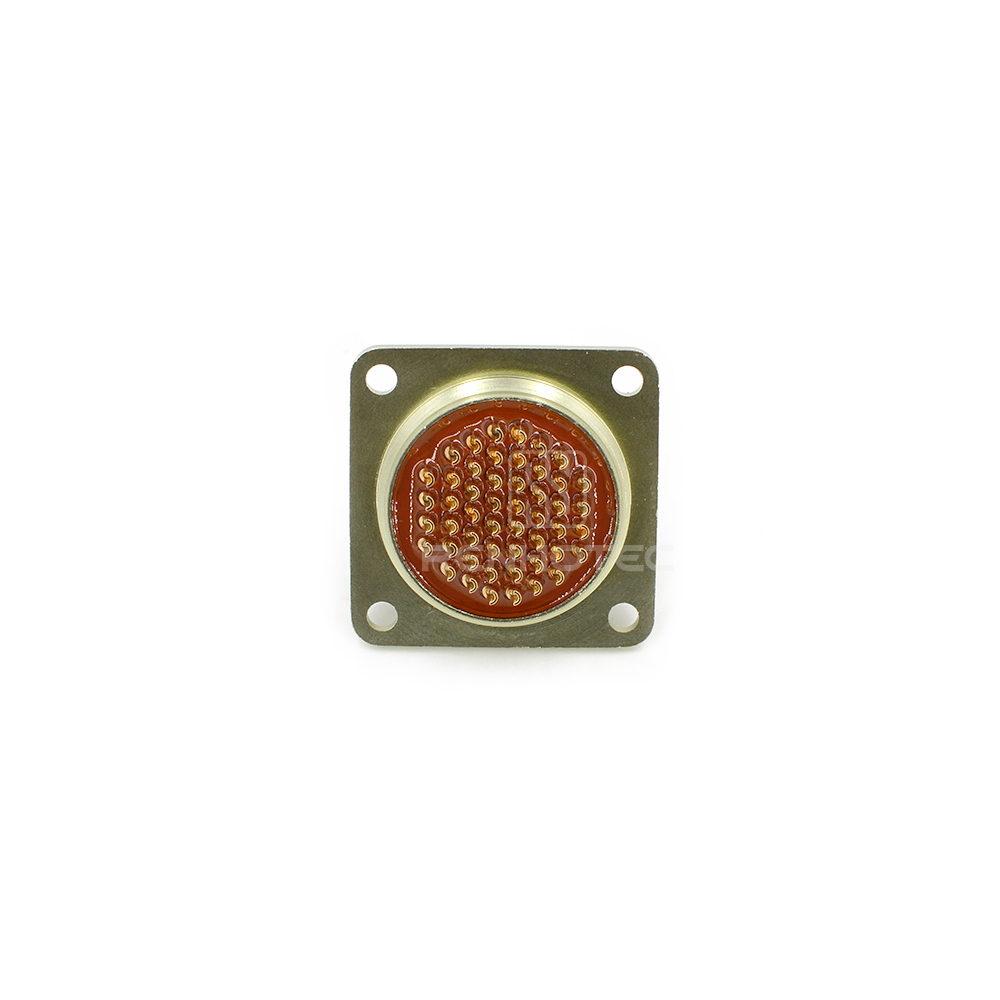

Резьбовые PC50ZJ 50 Pin мужской фланец гнездо припой чашки

Артикул: PC50ZJ Категория:

Резьбовой 50-контактный фланцевый разъем PC50ZJ, SKU PC50ZJ, предназначен для надежных и безопасных электрических соединений. Они имеют наружное фланцевое гнездо с чашками для припоя, что обеспечивает долговечность и простоту установки в различных приложениях.

Получить цитату

Номер детали :

PC4TK Резьбовые 4-контактные прямые штекерные чашки для припоя
PC4ZJ Резьбовые 4-контактные фланцевые гнезда с припоем
PC4ZPJ Резьбовые 4-контактные мужские прямые стыковые штекеры с чашками для припоя
PC4P Резьбовой корпус
PC7TK Резьбовые 7-контактные прямые штекерные чашки для пайки
PC7ZJ Резьбовые 7-контактные гнезда с фланцем
PC7ZPJ Резьбовые 7-контактные мужские прямые стыковые штекеры с чашками для припоя
PC10TK Резьбовые 10-контактные прямые штекерные чашки для припоя
PC10ZJ Резьбовые 10-контактные гнезда с фланцем
PC10ZPJ Резьбовые 10-контактные мужские прямые стыковые штекеры с чашками для припоя
PC19TK Резьбовые 19-контактные прямые штекерные чашки для припоя
PC19ZJ Резьбовые 19-контактные муфты с фланцем
PC19ZPJ Резьбовые 19-контактные мужские прямые стыковые штекеры с чашками для припоя
PC32TK Резьбовые 32-контактные прямые штекерные чашки для припоя
PC32ZJ Резьбовые 32-контактные муфты с фланцем
PC32ZPJ Резьбовой 32 контактный мужской прямой стык штекер припой чашки
PC50TK Резьбовые 50-контактные прямые штекерные чашки для припоя
PC50ZJ Резьбовые 50-контактные муфты с фланцем
PC50ZPJ Резьбовые 50-контактные мужские прямые стыковые штекеры с чашками для припоя


Малые круглые электрические разъемы серии PC имеют небольшой размер, металлическую алюминиевую оболочку, малый вес, резьбовое соединение, надежное электрическое соединение и просты в использовании. В настоящее время выпускаются на 4, 7, 10, 19, 32, 50 жил, которые могут взаимозаменяться с российскими изделиями ПК-4, 7, 10, 19, 32, 50 жил. Широко используется в соединении электрических цепей на радио и электрооборудовании и приборах. Существует два способа установки: фланцевый и кабельный.

Штекер

Розетка

Заглушка для стыкового соединения

Обсадная труба

Расположение игл

Спецификация продукта

Женский кабельный штекер

Номер детали A B C L
PC-4T 8 14 6 33.4
PC-7T 10 16 8 35
PC-10T 12 18 9 37.8
PC-19T 15.5 22 11 40.6
PC-32T 20.3 26.3 15 41.5
PC50T 25 31 17 42.2


Мужская розетка

Номер детали A B C D E M N
PC-4Z 16.5 12 2.2 10 1.4 M10*0.75 M10*0.75
PC-7Z 18 13.2 2.2 12 1.4 M12*0.75 M12*0.75
PC-10Z 20 15 2.2 14 1.4 M14*0.75 M14*0.75
PC-19Z 25 18.5 2.2 18 1.5 M18*0.75 M18*0.75
PC-32Z 28 21.5 2.2 22 1.8 M22*0.75 M22*0.75
PC50Z 33 26 2.2 27 1.9 M27*1 M27*0.75


Заглушка для стыкового соединения

Номер детали A B C D G M E F L
PC-4ZP 16.5 13 6 2.2 10 M10*0.75 1.4 7 34
PC-7ZP 18 13.2 8 2.2 12 M12*0.75 1.4 7 36
PC-10ZP 20 15 9 2.2 14 M14*0.75 1.4 7 39
PC-19ZP 25 18.5 11 2.2 18 M18*0.75 1.5 7 41
PC-32ZP 28 21.5 15 2.2 22 M22*0.75 1.8 7 42.9
PC50ZP 33 26 17 2.2 27 M27*1 1.9 7 42.2


Приложения

  • Железнодорожное оборудование
  • Наружные светодиодные светильники
  • Промышленное оборудование
  • Генератор
  • Автомобильное производство
  • Датчики
  • Интеллектуальное производство
  • Строительное оборудование
  • Экскаваторы
Connector Type

Receptacle
Orientation

Straight
Contact Type

Male
Number of Positions

50 Pin
Fastening Type

Threaded
Mounting Type

Cable Type
Mounting Feature

Flange
Contact Termination Style

Solder Cup
Suitable Cable

22 — 28AWG
Shell Material

Aluminum Alloy
Shell Finish

Gold Oxide
Insulator Material

PBT
Contact Material

Copper
Color

Golden Yellow/Light Yellow/Yellow Green
Ingress Protection

IP66
Rated Current

5A
Rated Voltage

200V
Operating Temperature

-40℃ – +105℃
